Подключение периферийных устройств

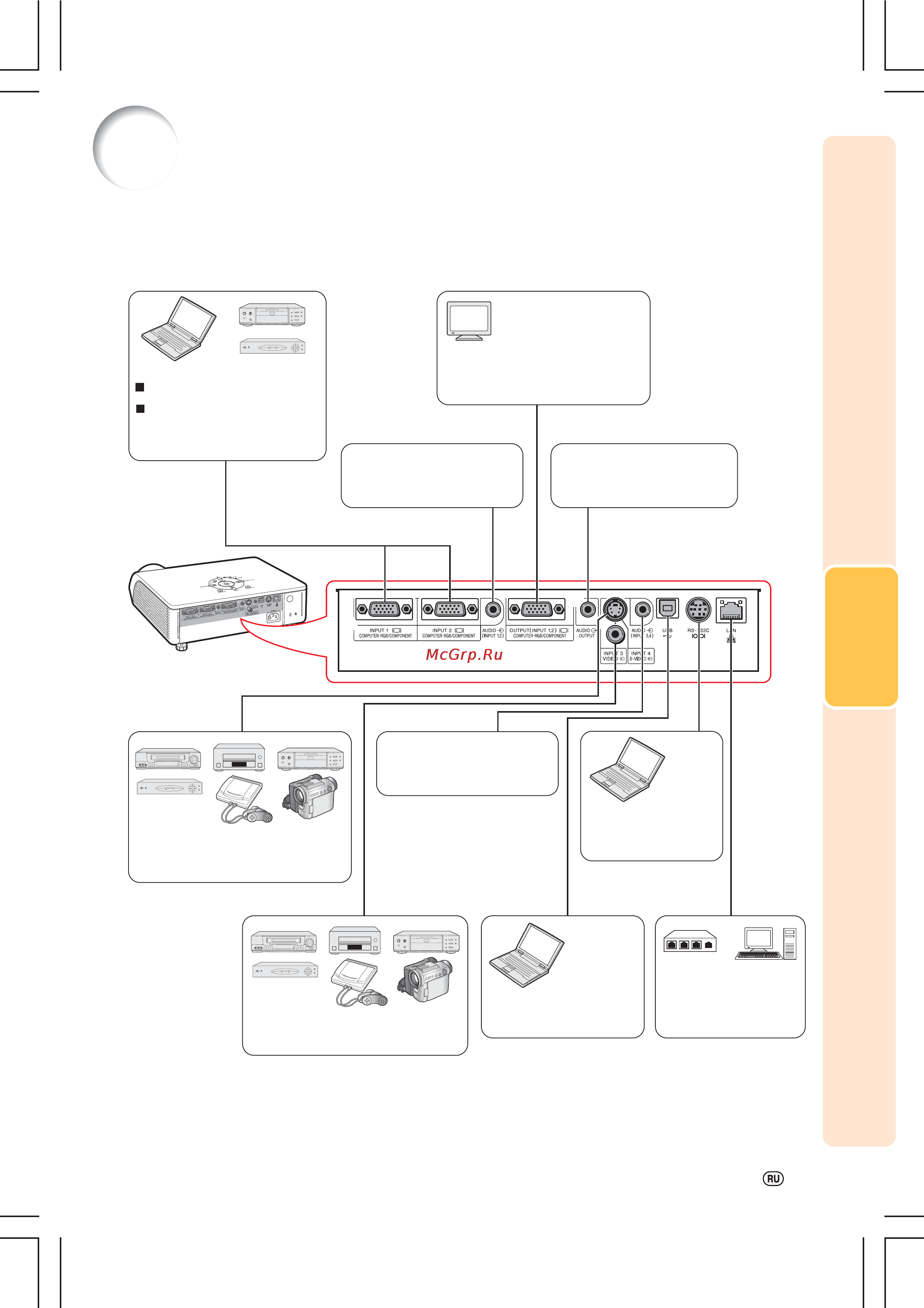

Входные/выходные разъемы и основные подключаемые
устройства
Подключения
Разъем INPUT 1, 2
Для подключения компьютера
(см. стр. 23).
Для подключения видеоустройств
с компонентным выходом (DVD
проигрыватель, DTV декодер, DVD
проигрыватель с жестким диском
и т.п.) (см. стр. 25).
.
Разъем INPUT 3
Для подключения видеооборудования
без выхода Svideo (см. стр. 26).
Разъем AUDIO INPUT 1, 2
Для подключения аудиокабеля.
(Совместный разъем для INPUT 1
и 2) (см. стр. 23 и 25).
Разъем INPUT 4
Для подключения видеооборудования с
выходом Svideo (видеомагнитофон,
DVD проигрыватель и т.п.) (см. стр. 26).
Разъем AUDIO INPUT 3, 4
Для подключения аудиокабеля.
(Совместный разъем для INPUT 3
и 4) (см. стр. 26).
Разъем OUTPUT (INPUT 1, 2)
Для подключения монитора, если Вы
хотите одновременно просматривать
изображение на мониторе (см. стр. 28).
Разъем USB
Для подключения компьютера
через кабель USB (см. стр. 23).
Разъем RS232C
Для подключения ком
пьютера, управляющего
проектором (см. стр. 27).
Разъем AUDIO OUTPUT
Для подключения аудиокабеля.
(Совместный разъем для INPUT 1,
2, 3 и 4) (см. стр. 28).
Разъем сети LAN
(10 BASET/100 BASETX)
Для подключения компьютера
или концентратора
через
кабель LAN (см. стр. 27).
