40

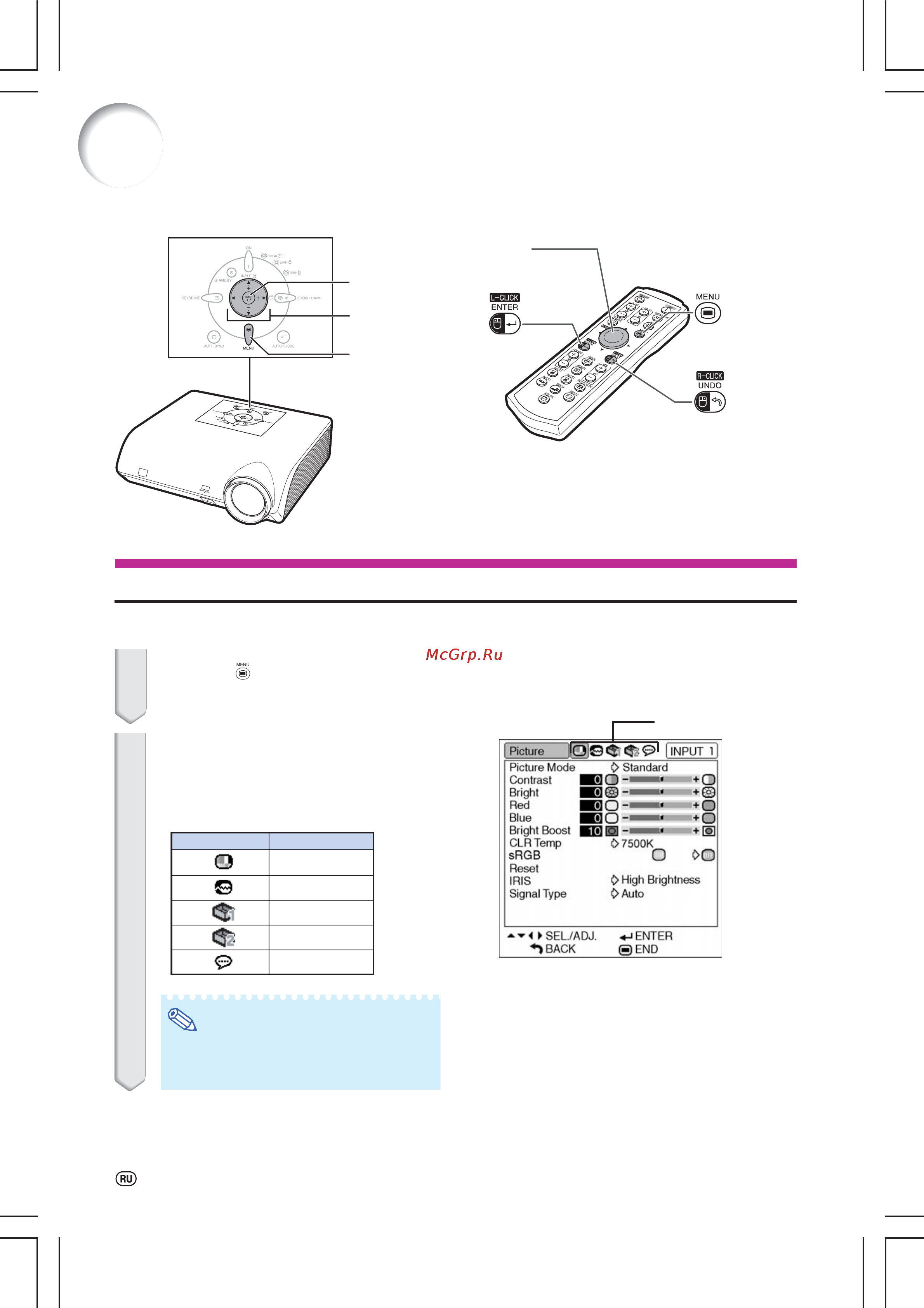

Использование экранного меню
При помощи меню могут выполняться две функции регулировки и установки (Об установке
позиций меню см. стр. 42 и 43).
Кнопка
ENTER
Кнопка MENU
Кнопка UNDO
МЫШЬ/
кнопки курсора
(
S/T/W/X
)
Кнопки
курсора
(
S/T/W/X
)
Кнопка MENU
Кнопка ENTER
Выбор из меню (Регулировки)
Пример: Регулировка “Bright” (“Яркость”)
•Эта операция может быть также выполнена при помощи кнопок проектора.
Нажмите .
•Появится экранное меню “Picture”
(“Изображение”) для выбранного режима
входа.
Нажатием на кнопку или
выведите на дисплей другие
экранные меню.
•Будет подсвечена пиктограмма для
выбранного экранного меню.
1
2
Примечание
•Меню “Fine Sync” (“Точная
синхронизация”) не выводится при
режимах входа INPUT 3 и INPUT 4.
Пиктограмма
Экранное меню
Fine Sync
Options1
Options2
Language
Пиктограммы
Пример: Экранное меню "Picture" для
режима INPUT 1 (RGB)
