20
Установка проектора

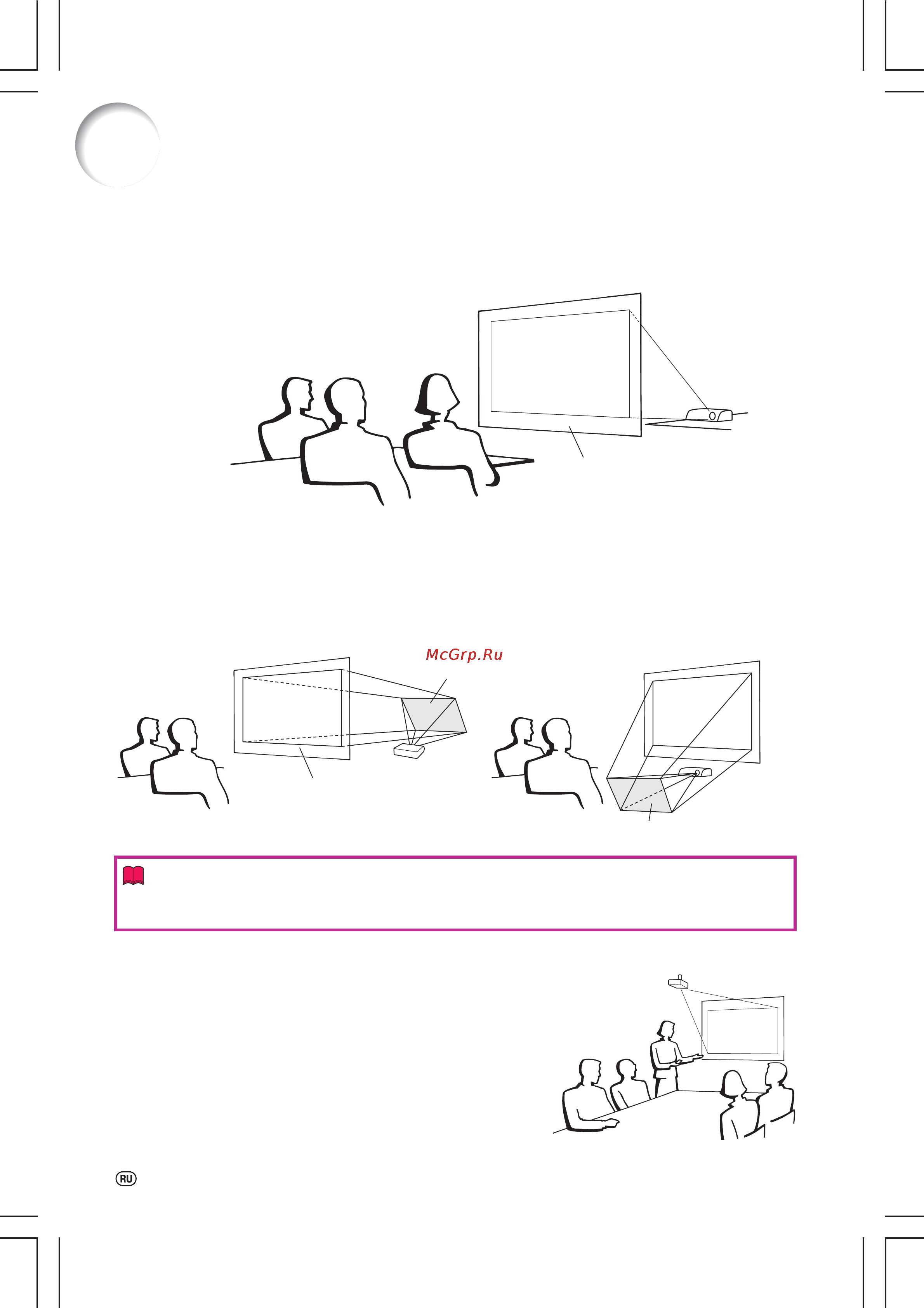

Проецирование зеркального изображения
Проецирование изображения изAза экрана
■ Разместите полупрозрачный экран между проектором и зрителями.
■ Выберите установку “Rear” (“Сзади”) в меню “PRJ Mode” (“Режим проецирования”) для того,
чтобы получить прямое изображение
(см. стр. 59).
Проецирование при помощи зеркала
■ Разместите зеркало (обычное плоское) перед объективом.
■ При размещении полупрозрачного экрана между зеркалом и зрителями установите «Front»
(«Спереди») в меню «PRJ Mode» («Режим проецирования») (см. стр.
59).
■ Если зеркало установлено со стороны зрителей, установите «Rear» («Сзади») в меню «PRJ Mode»
(«Режим проецирования») (см. стр. 59).
Информация
• При использовании зеркала расположите проектор и экран так, чтобы пучок света не попадал в
глаза зрителям.
Установка проектора под потолком
■ Для данного типа установки рекомендуется использовать
специальную монтажную скобу Sharp. Перед началом
установки свяжитесь с ближайшим дилером, имеющим
полномочия от фирмы Sharp, для получения нужного
монтажного приспособления (приобретаемого отдельно).
• Монтируемая под потолком скоба AN60KT, трубки
удлинителя ANTK201 и ANTK202.
■ Для получения прямого изображения на экране установите
“Ceiling + Front” («Потолок + Спереди») в меню «PRJ Mode»
(«Режим проецирования»). Об использовании данной
функции см. стр.
59.
Установка "Front" ("Спереди")
Зрители
Полупрозрачный экран
Зеркало
Установка "Rear" ("Сзади")
Зрители
Зеркало
Полупрозрачный экран
Зрители
