35

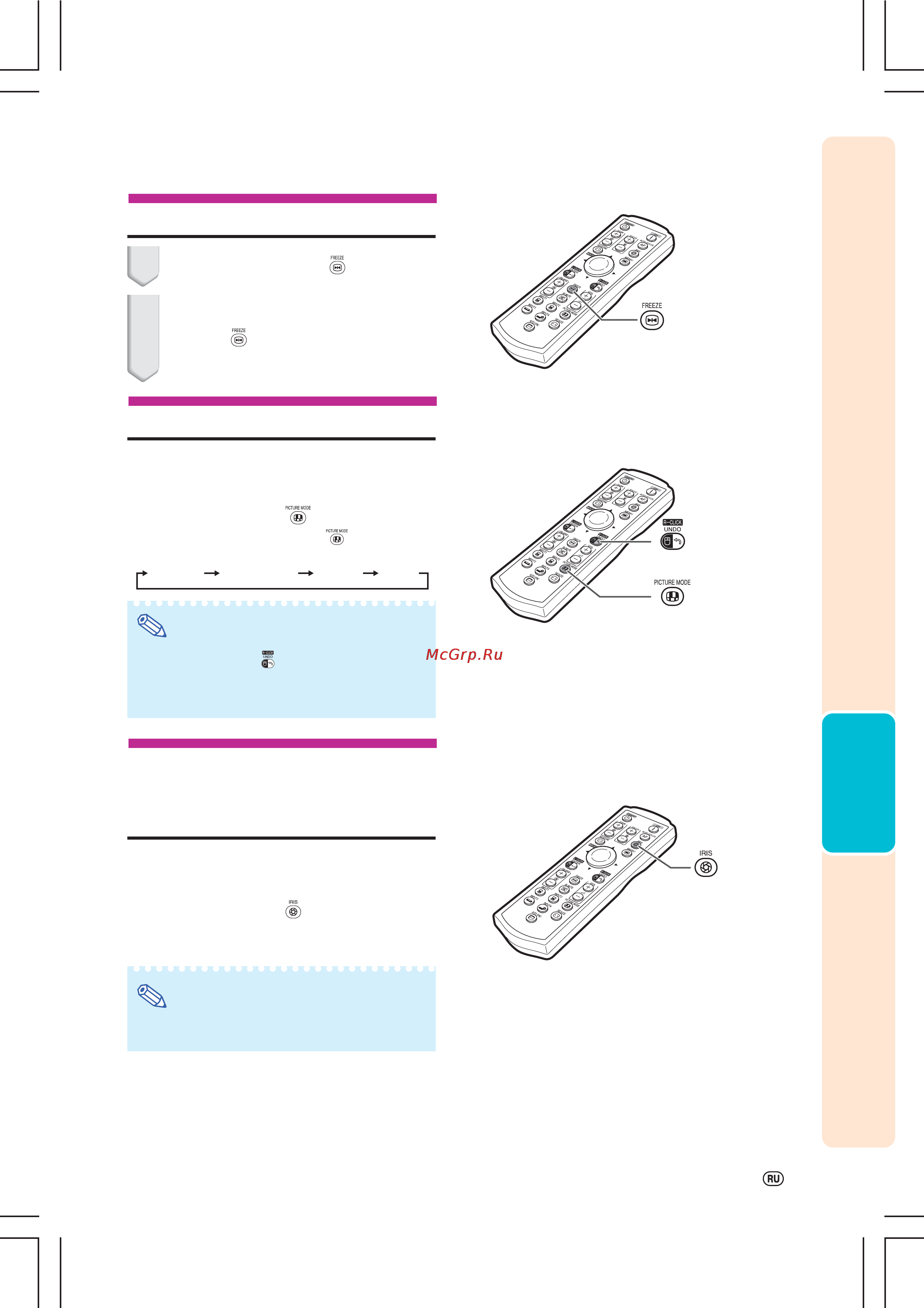

Режим стопкадра
Нажмите на кнопку пульта ДУ.
•Изображение будет остановлено.
При повторном нажатии на
кнопку режим проекции
возвратится к движущемуся
изображению.
Выбор режима изображения
Вы можете выбрать нужный режим для
проецируемого изображения, например
“кино” или “видеоигра”.
Нажмите на кнопку пульта ДУ.
•При каждом нажатии на кнопку режим
изображения будет меняться в таком порядке:
Примечание
•Нажмите на кнопку для возврата к режиму
“STANDARD”.
•Доступ к функции возможен также из меню
экранных сообщений (OSD) (см. стр. 44).
STANDARD
PRESENTATION
CINEMA
GAME
Переключение на режим
увеличенной яркости/
увеличенного контраста
Эта функция управляет уровнем яркости
проецируемого изображения и его
контрастом.
Нажмите на кнопку пульта ДУ.
•При каждом нажатии режим будет
переключаться на “HIGH BRIGHTNESS MODE” и
на “HIGH CONTRAST MODE”.
Примечание
•Доступ к функции возможен также из меню
экранных сообщений (OSD) (см. стр. 46).
Кнопка FREEZE
Кнопка
PICTURE MODE
Кнопка UNDO
Кнопка IRIS
1
2
Основные операции
