ОПЦИИ vacon • 100
Техподдержка: найдите ближайший центр обслуживания Vacon на www.vacon.com
8
8.5 Фланцевый переходник
VACON
®
100 X - преобразователь, используемые вне помещений, типа IP66/Type 4X, сконструированный
для установки как можно ближе к двигателю, минимизирующий использование электротехнических
помещений, интегрирующий преобразователь в качестве части оборудования без необходимости
использования отдельных щитов. Преобразователи Vacon 100X могут устанавливаться непосредственно
на двигатель, оборудование или на любое подходящее для него место. Данное решение позволяет
конструктору оборудования оптимально использовать имеющееся пространство внутри и вокруг
оборудования. Децентрализация обеспечивает более гибкое решение, т.к. производитель
оборудования может поставлять свое оборудование как одно целое, а преобразователи нет
необходимости устанавливать отдельно. Смотрите фланцевый переходник MM4 на Рис. 80.

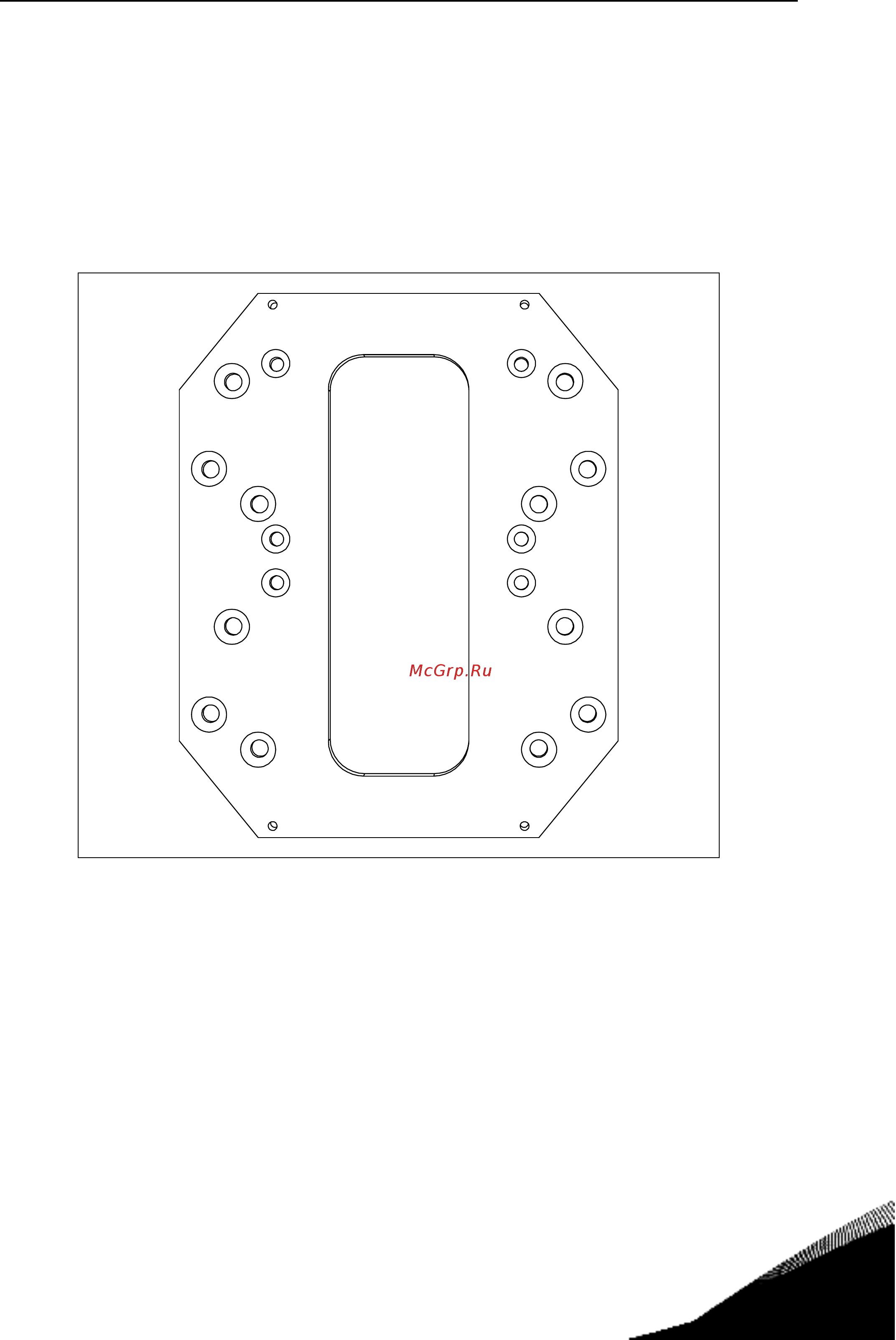

Рисунок 80. Фланцевый переходник для ММ4.
Данные фланцевые переходники могут быть использованы, например, со следующими типами
двигателей:
• B3 - Монтаж на кронштейне
• B34 - Монтаж на кронштейне - B14 монтаж на передней поверхности
• B35 - Монтаж на кронштейне - B5 монтаж на фланце
По сравнению с традиционным решенеием, когда преобразователи частоты переменного тока
располагаются в электротехническом помещении, децентрализованное решение предполагает
значительную экономию средств на кабели и установку. Путем расположения преобразователя рядом с
оборудованием или на двигателе, длина кабеля двигателя минимизируется.
Фланцевый переходник ENC-QMMF-MM04 может быть использован с двигателями 5 различных
размеров, а оба фланцевых переходника ENC-QMMF-MM05 и ENC-QMMF-MM06 могут быть
подсоединены только к двигателям 3 размеров. Дополнительная информация представлена в табл. 36.
