vacon • 103 ОПЦИИ
8.5.1 Инструкции по монтажу: пример MM4

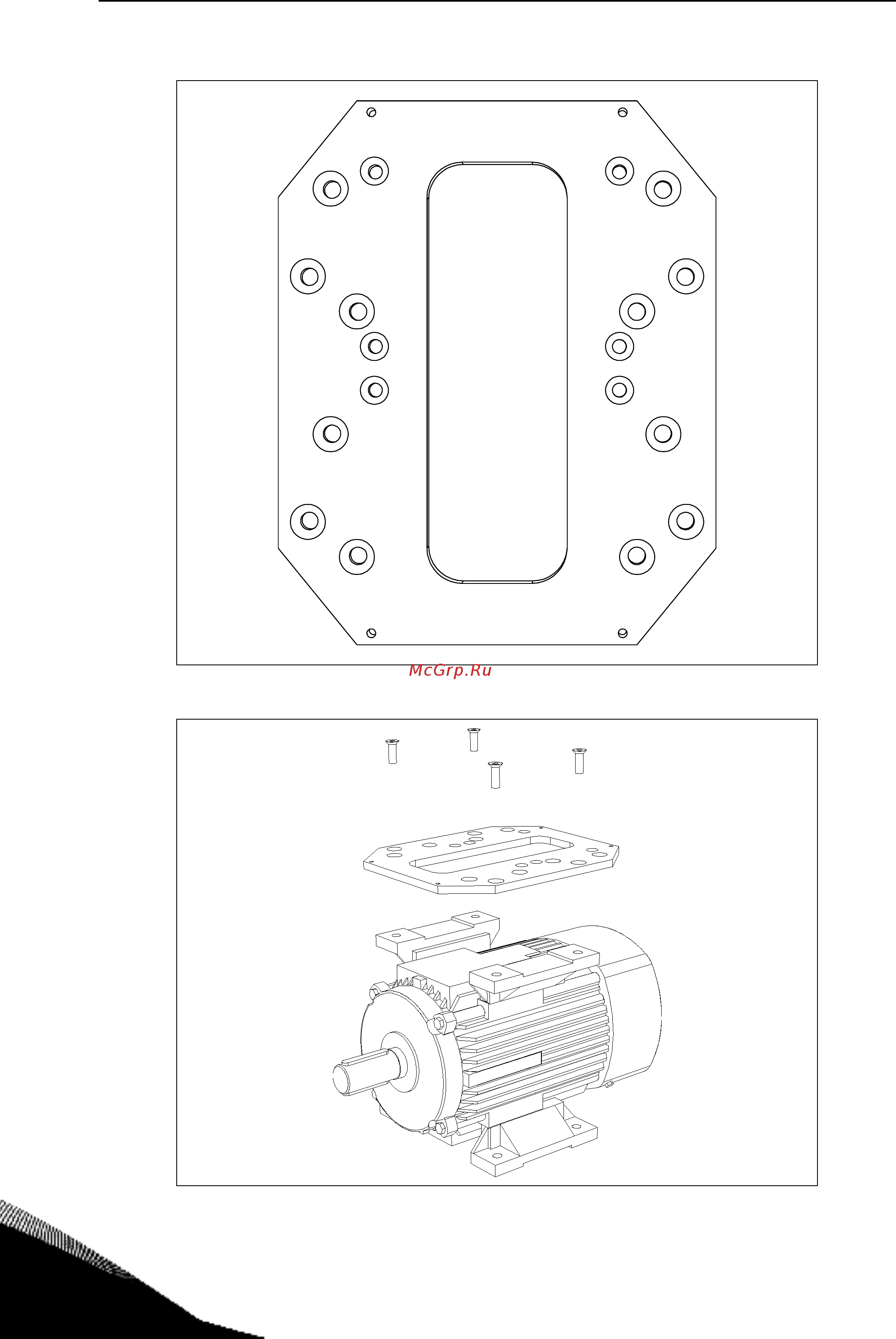

Рисунок 84. Фланцевый переходник для ММ4.
Рисунок 85. Установите фланцевый переходник на двигатель.
