МОНТАЖ vacon • 24
Техподдержка: найдите ближайший центр обслуживания Vacon на www.vacon.com
3
3.3 Монтаж
Преобразователь состоит из двух основных элементов:
1. Клеммной коробки, включающей в себя силовые клеммы и панель управления с клеммами
управления и
2. Силовую головку, содержащую всю силовую электронику.
Для установки преобразователя частоты обе части должны быть отделены. Сначала
должна быть установлена клеммная коробка и выполнена прокладка кабелей.
После этого силовая головка фиксируется на клеммной коробке и закрепляется 4
(MM4 и MM6) или 6 (MM5) специальными винтами, расположенными на верхней
стороне силовой головки (смотрите Рис. 15). Для гарантии указанной IP защиты
рекомендуемая величина крутящего момента составляет 2-3 Нм. Винты должны
быть затянуты крест-накрест.

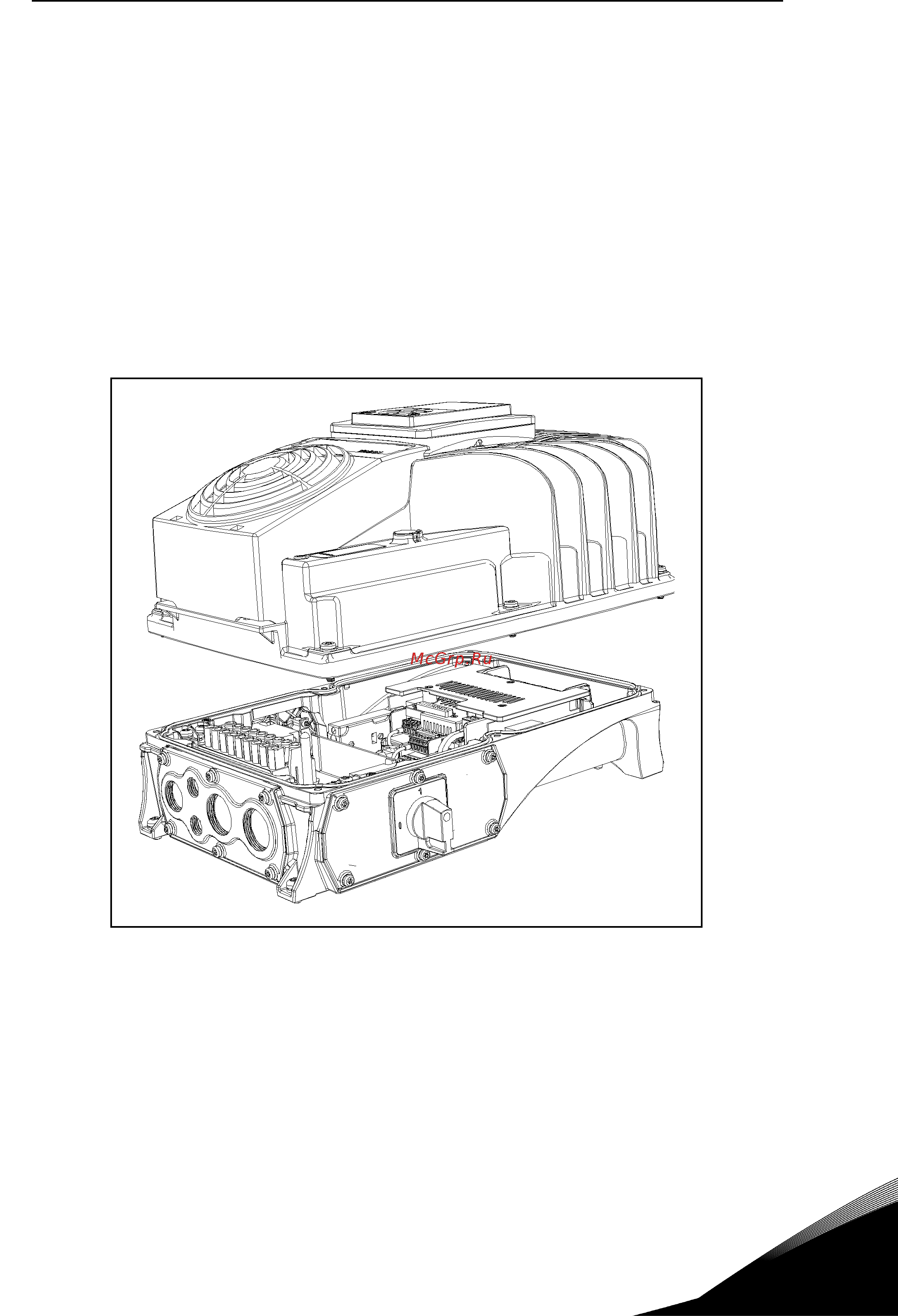

Рисунок 15. Отделение модулей (пример с MM5).
