vacon • 9 БЕЗОПАСНОСТЬ
1.6 Система изоляции
Различие должно быть установлено для следующих трех групп разъемов, согласно системе
изоляции прибора VACON
®
100 X:
• Сетевые соединения и соединения двигателя (L1, L2, L3, U, V, W)
• Реле (R01, R02)
(*)
• Вход термистора
• Клеммы управления (ввода/вывода, RS485, Ethernet, STO)
•
Клеммы управления (ввода/вывода, RS485, Ethernet, STO) изолированы от сети (изоляция усиливается,
согласно IEC 61800-5-1) и клеммы GND относятся к PE.
Данный пункт представляет особую важность в случае, когда необходимо подсоединить
другие цепи к преобразователю частоты и протестировать полную сборку прибора. Если у
вас возникнут какие-либо сомнения или вопросы, свяжитесь с дистрибьютерами VACON
®
.

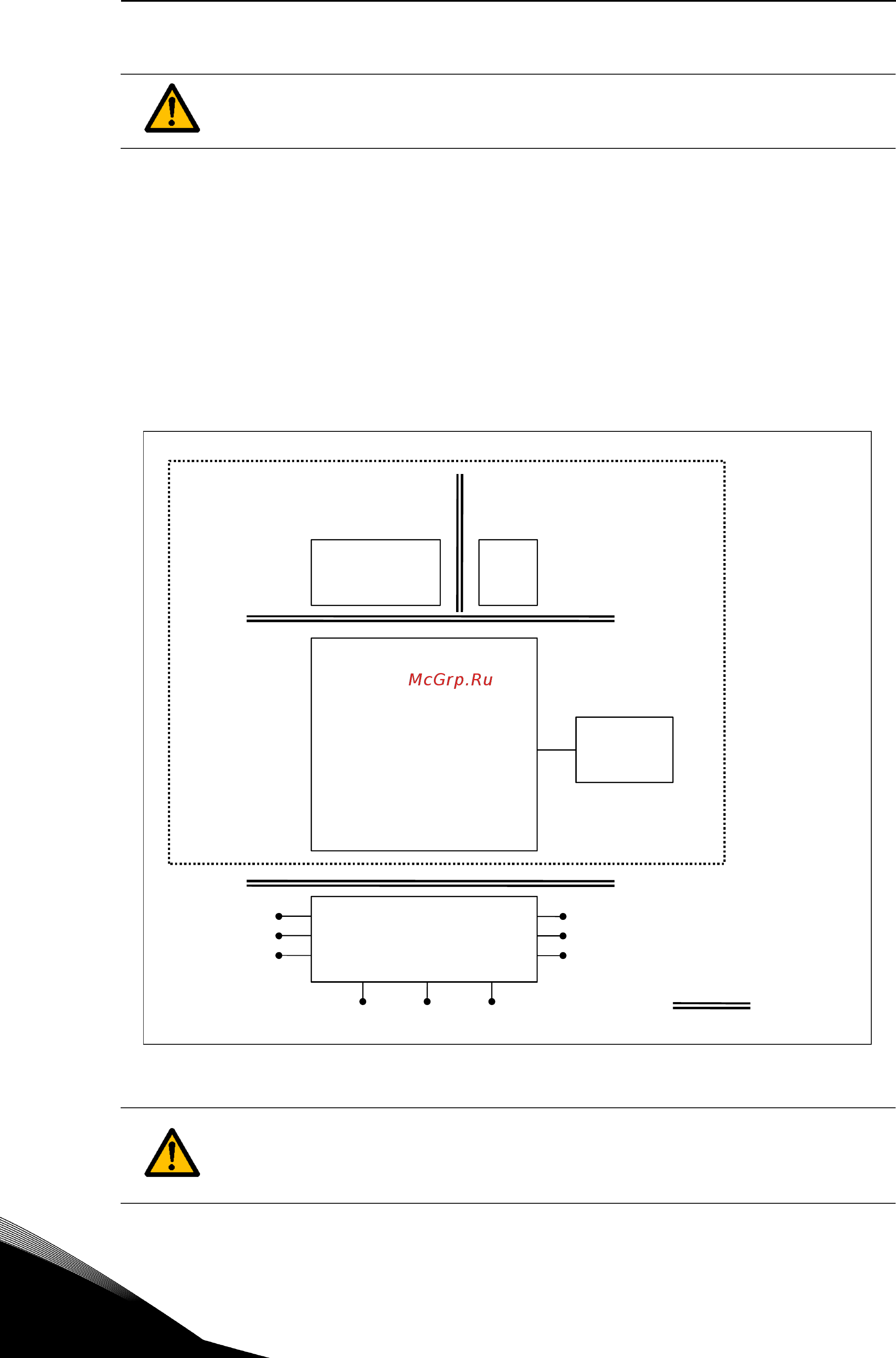

Рисунок 4. Система изоляции
Внимательно изучите систему изоляции, изображенную на Рис. 4, перед
подключением какой-либо цепи к блоку.
(*)
Реле также могут быть использованы вместе с Цепями Безопасной Системы
Сверхнизкого Напряжения (БССН). Это возможно только если оба реле
используют Цепи Безопасной Системы Сверхнизкого Напряжения (БССН): не
разрешено комбинировать сеть питания и БССН.
L1
L2
L3
U
V
W
R01 __
R02 __
DC- DC+/R+ R-
10Vref __
Аналоговые входы__
Цифровые входы__
Цифровые выходы
__
24V __
Ethernet __
RS485 __
STO __
___Термистор
M
Сеть
DVC A
DVC A
или сеть
(*)
Панель
БЛОК УПРАВЛЕНИЯ
Усилено
Блок питания
