ОПЦИИ vacon • 74
Техподдержка: найдите ближайший центр обслуживания Vacon на www.vacon.com
8
8.2 Клавиатурная панель управления
Клавиатурная панель управления является интерфейсом между преобразователем
частоты VACON
®
100 X и пользователем. Используя клавиатурную панель управления,
можно контролировать скорость двигателя, состояние оборудования и производить
настройки преобразователя.
Клавиатурная панель является опцией и поставляется отдельно. Опция включает в себя
клавиатурную панель, подставку для панели и три винта. Можно использовать либо
один винт для фиксации подставки клавиатурной панели на преобразователе, либо три
винтика для фиксации подставки на корпусе/щите или другом специальном корпусе
преобразователя, где может находиться пульт для дистанционного управления
клавиатурной панелью.
8.2.1 Установка в преобразователь

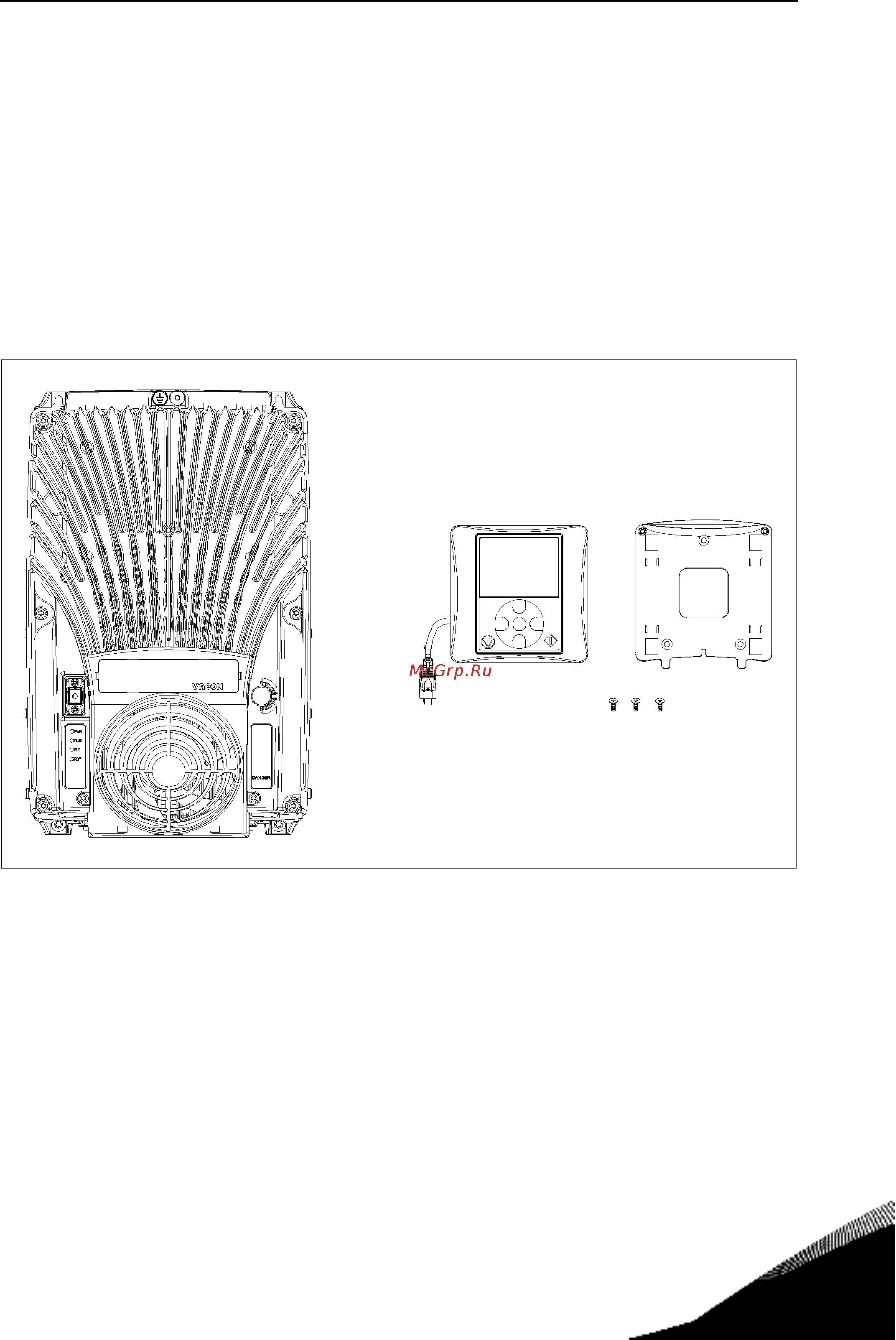

Рисунок 52.
Преобразователь и опционная клавиатурная панель.
