БЕЗОПАСНОСТЬ vacon • 8
Техподдержка: найдите ближайший центр обслуживания Vacon на www.vacon.com
1

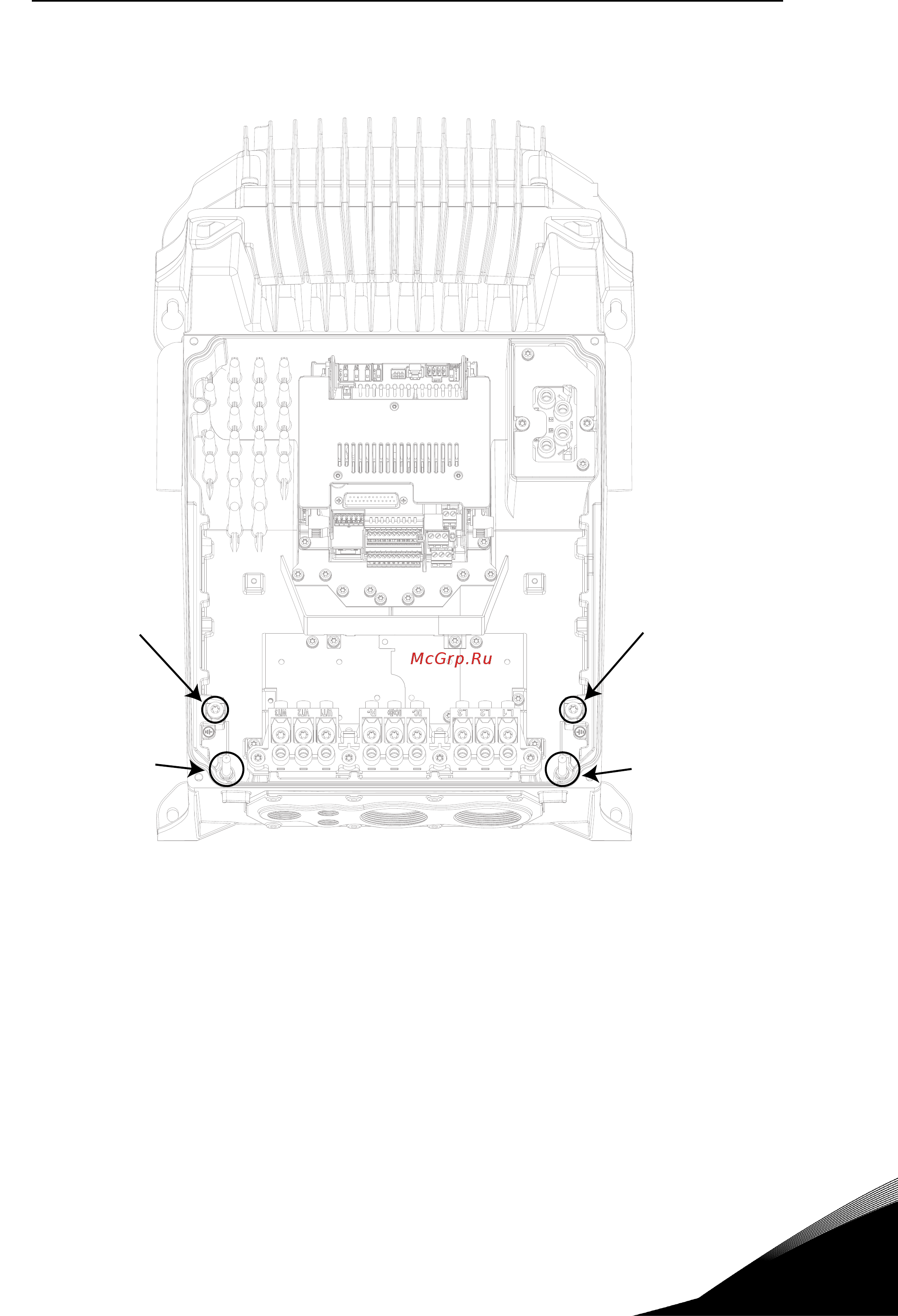

Рисунок 3. Соединения заземления и металлический наконечник в MM6.
Однако, всегда следуйте местному законодательству относительно минимального
размера защитного заземляющего проводника.
ПРИМЕЧАНИЕ: Из-за токов высокой емкости в преобразователе частоты переменного тока,
переключатели защиты от токов повреждения могут не работать должным образом.
Заземление Заземление
Металлический
наконечник
Металлический
наконечник
