![Vacon VACON0100-3L-0072-4-X [61/120] Ввод в эксплуатацию vacon 58](/img/pdf.png)
Vacon VACON0100-3L-0072-4-X [61/120] Ввод в эксплуатацию vacon 58
![Vacon VACON0100-3L-0072-4-X [61/120] Ввод в эксплуатацию vacon 58](/views2/1566642/page61/bg3d.png)
ВВОД В ЭКСПЛУАТАЦИЮ vacon • 58
Техподдержка: найдите ближайший центр обслуживания Vacon на www.vacon.com
6

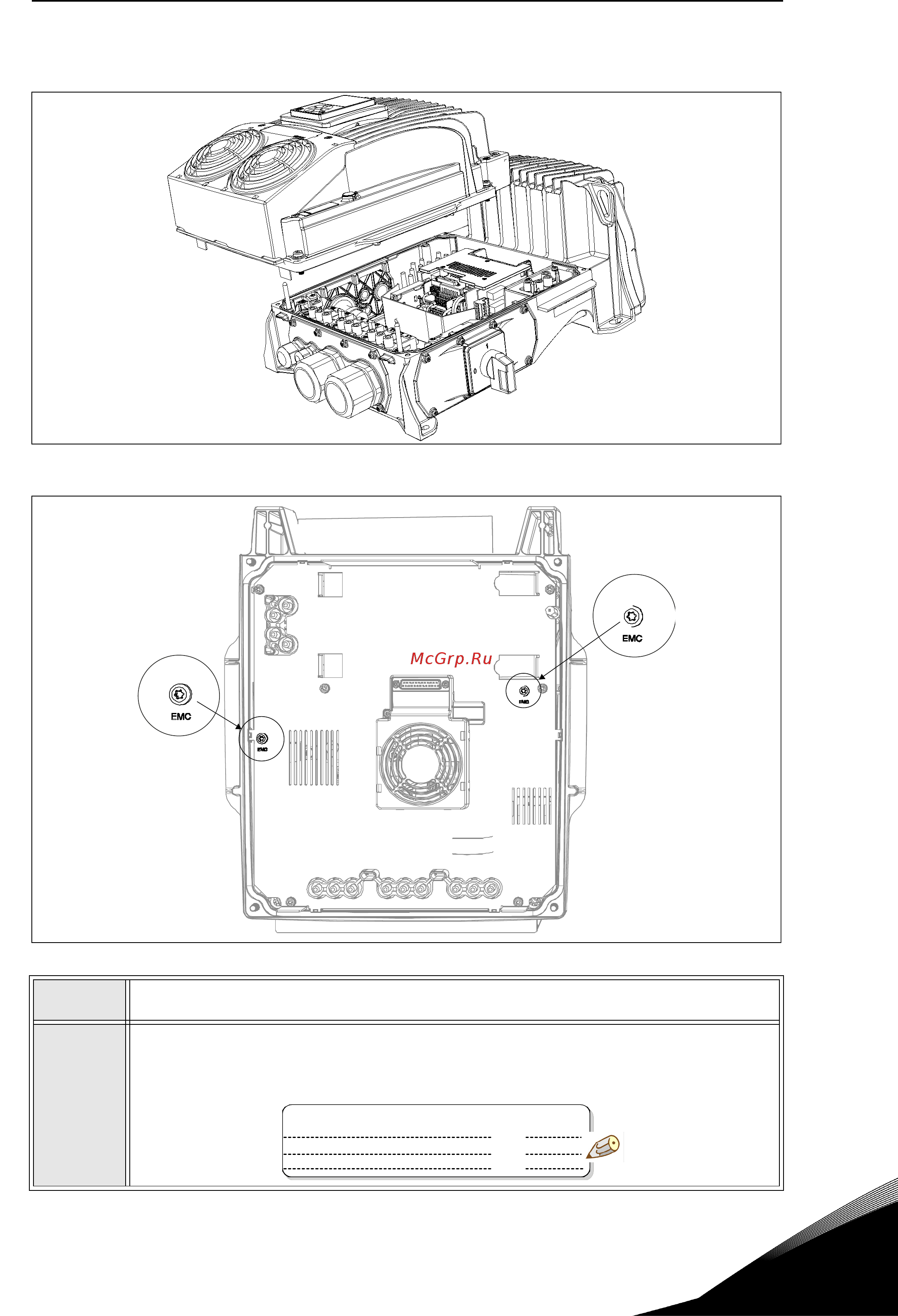

Рисунок 41. Отделенная от клеммной коробки силовая головка в MM6.
Рисунок 42.
Расположение ЭМС винтов в MM6.
2
ПРЕДУПРЕЖДЕНИЕ! Перед подключением преобразователя частоты переменного тока к сети,
убедитесь, что точно выполнены настройки класса защиты ЭМС преобразователя.
3
ПРИМЕЧАНИЕ! После проведения изменений напишите ‘EMC level modified’
'Уровень ЭМС
усовершенствован’
на этикетке, поставляемой при доставке VACON
®
100 X, (смотрите ниже) и
укажите дату. Если данная процедура еще не выполнена, прикрепите этикетку как
можно ближе к заводской табличке преобразователя частоты переменного тока.
Product modified
Date:
Date:
Date:
EMC-level modified C1->C4
DDMMYY
