vacon • 21 МОНТАЖ

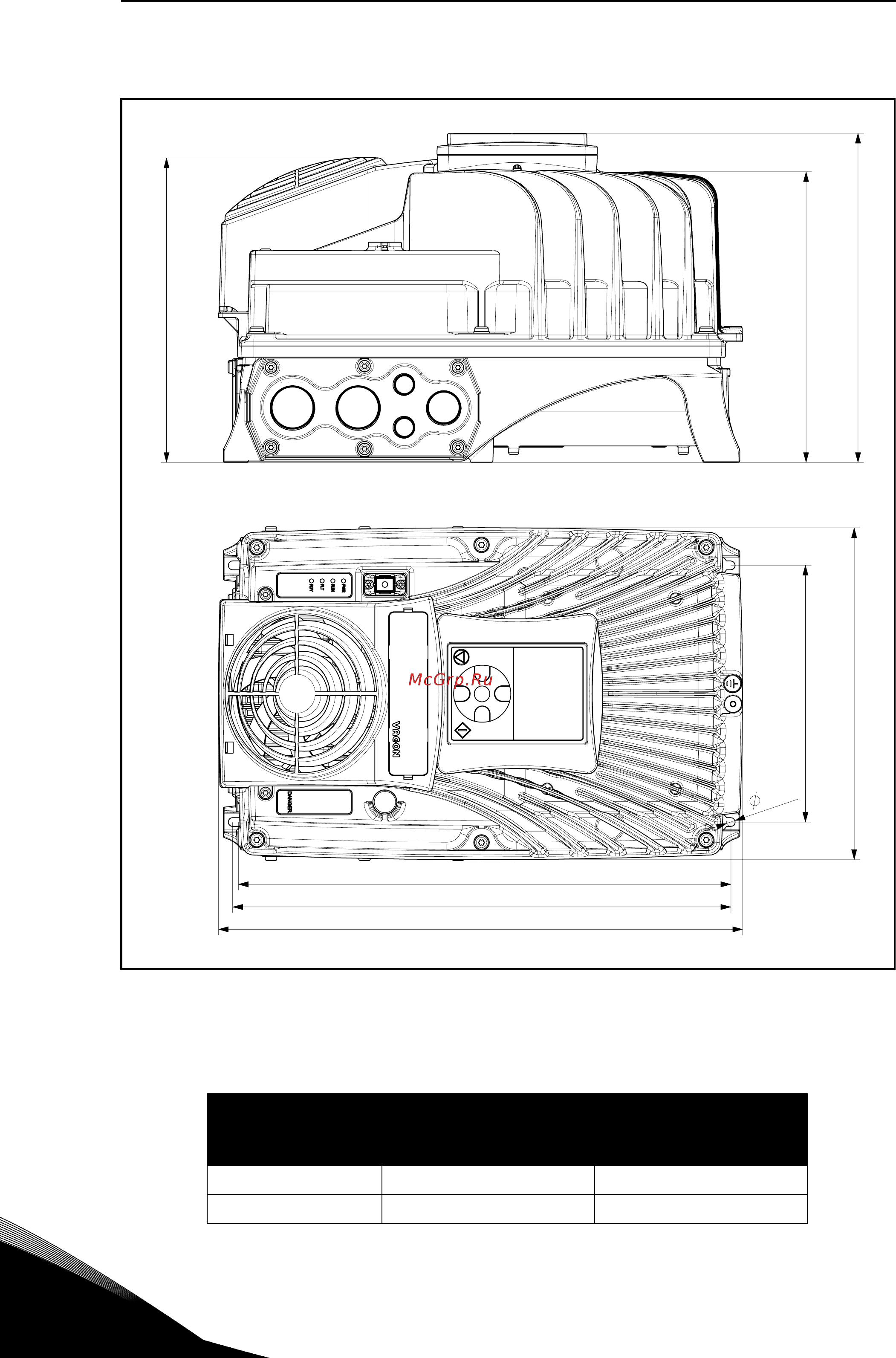

Рисунок 12.
Габаритные размеры преобразователя VACON® 100 X, MM5.
Корпус
Размеры Ш x В x Д
[мм] [in]
MM5 232.6 x 367.4 x 213.5 9.16 x 14.46 x 8.41
MM5 +HMGR 232.6 x 367.4 x 230.8 9.16 x 14.46 x 9.08
367,4
203,7
230,8
180,0
345,2
349,2
6
,
1
232,6
213,5
