МОНТАЖ vacon • 26
Техподдержка: найдите ближайший центр обслуживания Vacon на www.vacon.com
3
3.4 Охлаждение
Преобразователь частоты переменного тока производит тепло в процессе работы и охлаждается
воздухом от вентилятора. Охлаждение не зависит от работы двигателя вентилятора.
Необходимо наличие достаточного свободного места возле преобразователя
частоты переменного тока для обеспечения достаточной циркуляции воздуха и
охлаждения. Наличие определенного свободного пространства может
потребоваться в связи с различными моментами технического обслуживания.
Значения минимального свободного пространства, приведенные в Табл. 9 не
должны быть превышены. Кроме того, важно убедиться в том, что температура
охлаждающего воздуха не превышает максимальной температуры окружающей
среды преобразователя.
Свяжитесь с дистрибьютором VACON
®
для получения дополнительной информации
о необходимых зазорах в различных условиях установки.
Таблица 9. Mиним. зазоры вокруг
преобразователя.
A = Зазор слева и справа от преобразователя
B = Зазор сверху преобразователя
C = Зазор снизу преобразователя

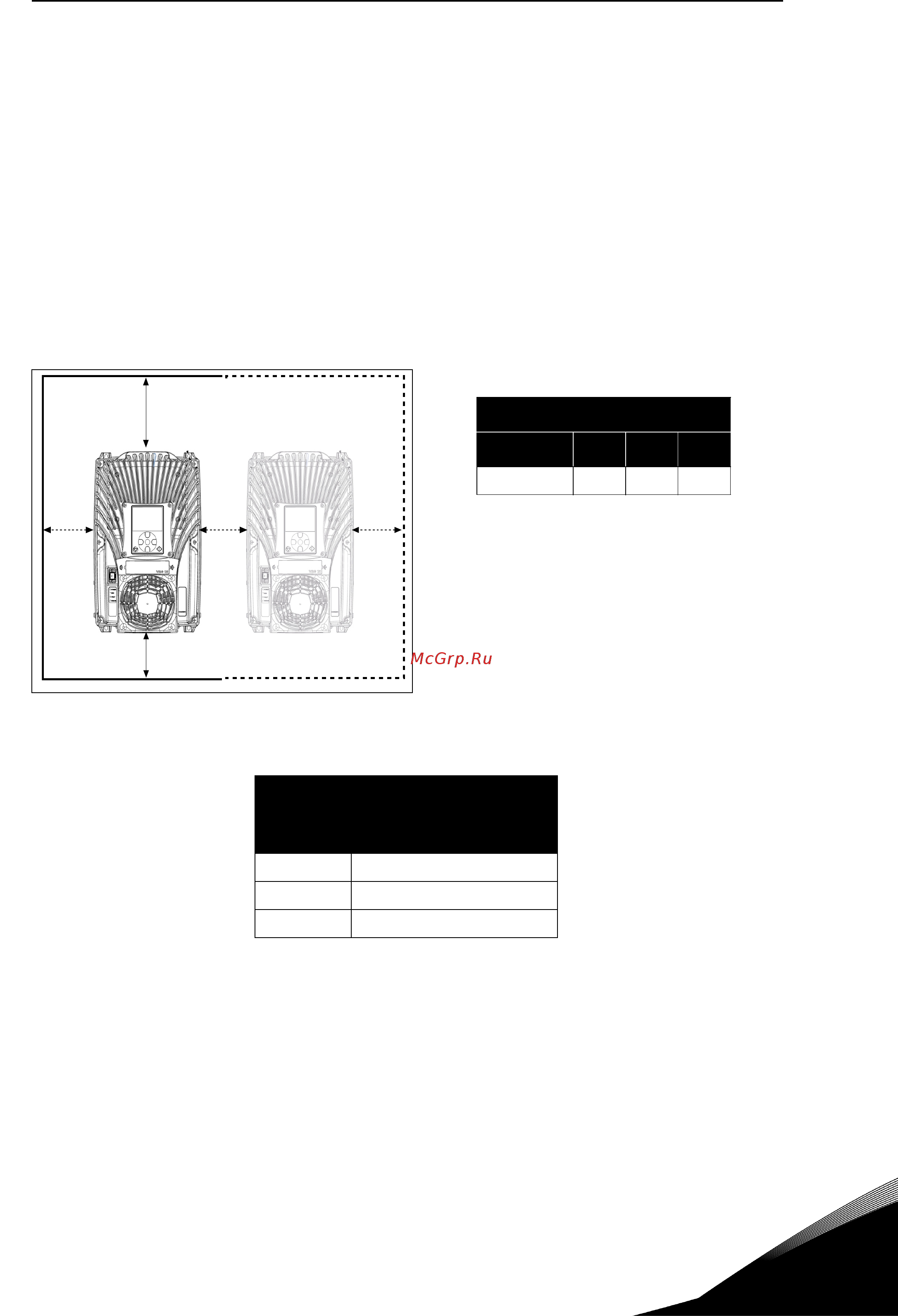

Рисунок 16. Пространство для установки.
Таблица 10. Требуемый охлаждающий воздух.
Если вам необходима дополнительная информация, касающаяся системы
охлаждения VACON
®
100 X, свяжитесь с дистрибьютором VACON
®
в вашем городе.
Мин. зазор [мм]
Тип A B C
Все типы 80 160 60
Тип
Требуемый
охлаждающий воздух
[м
3
/ч]
MM4 140
MM5 140
MM6 280
B
C
AAA
