1
vacon • 3 БЕЗОПАСНОСТЬ
1. БЕЗОПАСНОСТЬ
В данном руководстве содержатся точно обозначенные предостережения и предупреждения,
предназначенные для Вашей личной безопасности и во избежание непреднамеренного
повреждения прибора или подсоединенной техники.
Внимательно изучите информацию, содержащуюся в предостережениях и
предупреждениях
.
VACON
®
100 X представляет собой преобразователь частоты для управления асинхронными
двигателями переменного тока и двигателями с постоянными магнитами. Прибор
предназначен для установки в зоне ограниченного доступа и для общего использования
.
Только с разрешения VACON
®
обученный и квалифицированный персонал допускается к
установке, эксплуатации и техническому обслуживанию преобразователя частоты.

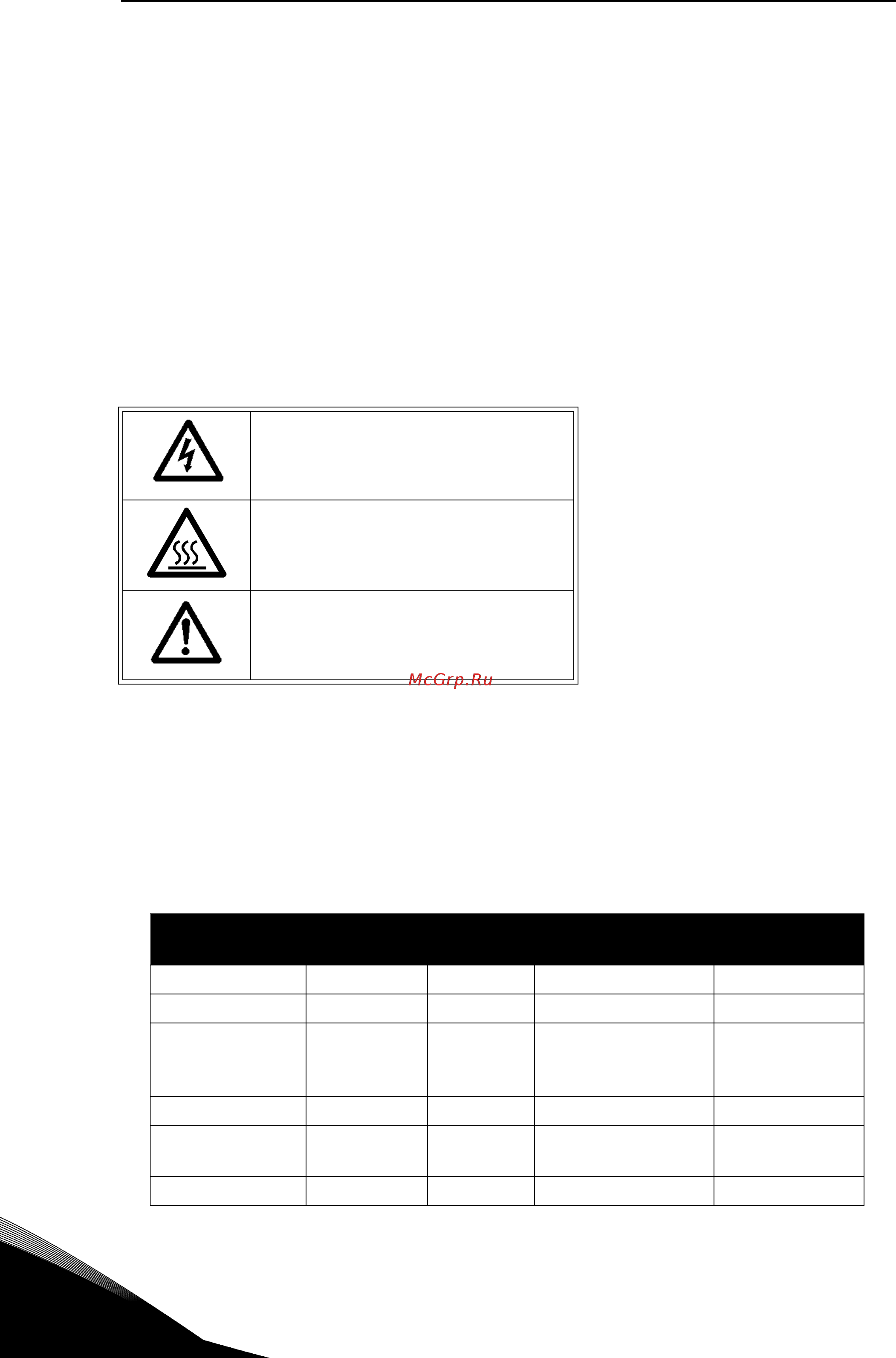

1.1 Предупреждающие знаки
Предостережения и предупреждения обозначены следующим образом:
Таблица 1.
Предупреждающие знаки.
1.2 Единицы измерения
Единицы измерения, используемые в данном руководстве, соответствуют единицам
измерения Международной метрической системы мер и весов, известной как SI (Système
International d’Unités). В целях соответствия сертификату UL некоторые из данных единиц
измерения сопровождаются эквивалентами имперской системы измерения.
=
ОПАСНОЕ НАПРЯЖЕНИЕ!
= ГОРЯЧАЯ ПОВЕРХНОСТЬ
= ПРЕДУПРЕЖДЕНИЕ или
ПРЕДОСТЕРЕЖЕНИЕ
Физ. величина Значение SI
Знач. Амер.
системы мер
Коэффициент перевода
Обозначение Амер.
системы мер
Длина 1 мм 0.0394 inch 25.4 inch/дюйм
Масса 1 кг 2.205 lb 0.4536 pound/фунт
Скорость
1 мин
-1
1 rpm 1
revolution per
minute/оборотов
в минуту
Температура 1 °C (T1) 33.8 °F (T2) T2 = T1 x 9/5 + 32 Fahrenheit
Момент 1 Нм 8.851 lbf in 0.113
pound-force
inches
Мощность 1 кВт 1.341 HP 0.7457 horsepower/л.с.
Таблица 2.
Таблица перевода единиц измерения.
