ПРОКЛАДКА ПИТАЮЩИХ КАБЕЛЕЙ vacon • 28
Техподдержка: найдите ближайший центр обслуживания Vacon на www.vacon.com
4
Таблица 11. Кабели разных типов должны соответствовать стандартам.
1 = Питающий кабель предназначен для стационарного монтажа и
определенного напряжения сети. Экранированный
кабель не требуется
(рекомендуется MCMK или аналог).
2 = Симметричный питающий кабель оснащен концентричной защитой провода
и предназначен для определенного напряжения сети (рекомендуется MCMK
или аналог). См. Рис. 18.
3 = Симметричный кабель питания оснащен компактным экраном с низким
сопротивлением и предназначен
для определенного напряжения сети
[рекомендуется MCCMK, EMCMK или аналог; рекомендуемое сопротивление
кабеля (1...30 МГц) максимум 100 мОм/м]. См. Рис. 18.
*360º заземление экрана с кабельными сальниками в конце двигателя
необходимы для уровня
ЭМС С2.
4 = Экранированный кабель оснащен компактным экраном с низким
сопротивлением (JAMAK, SAB/ÖZCuY-O или аналог).

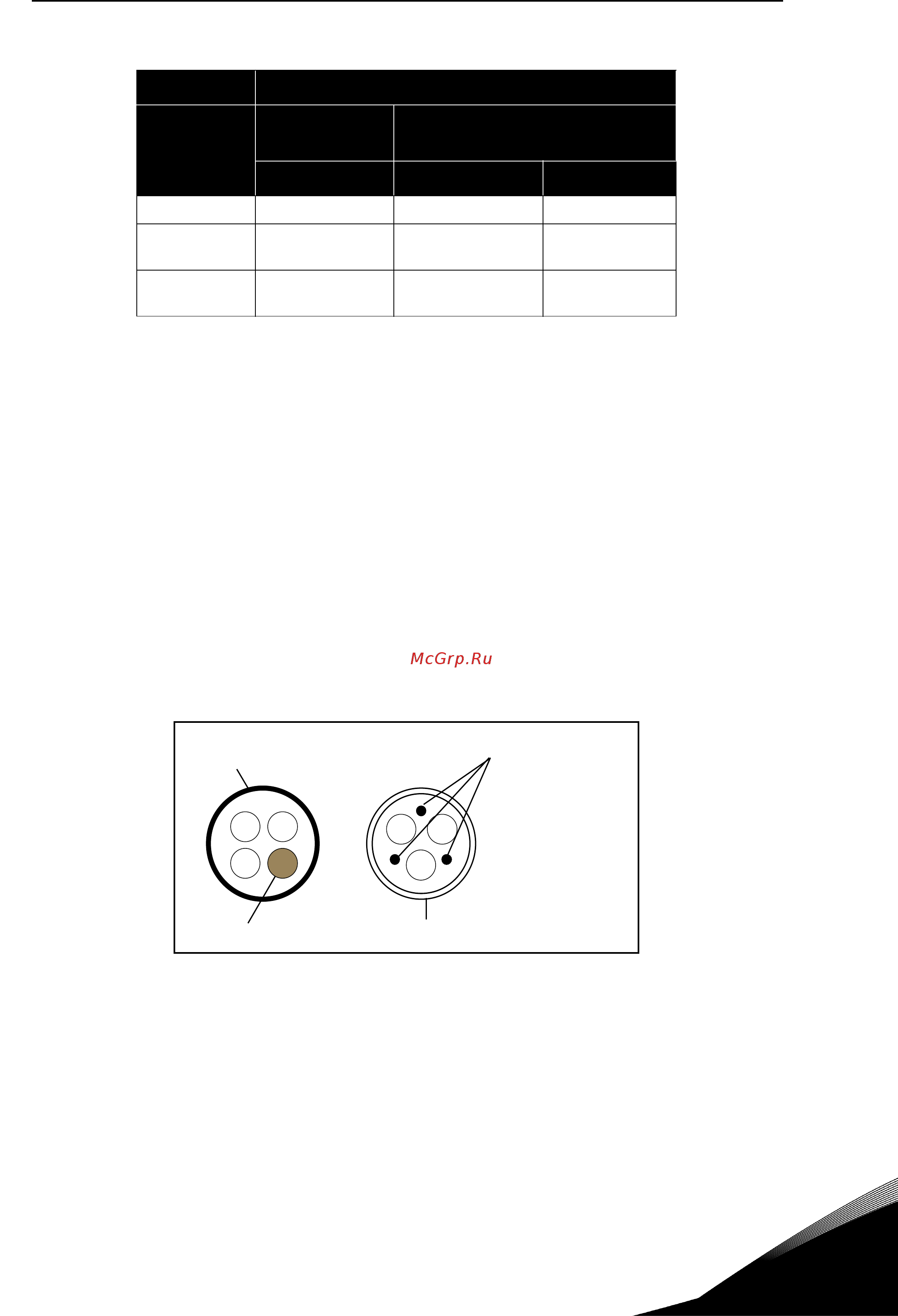

Рисунок 18.
ПРИМЕЧАНИЕ: Требования ЭМС выполняются с заводскими настройками коммутации частот (все
корпусы).
ПРИМЕЧАНИЕ: Если предохранительный выключатель подключен, защита ЭМС должна быть
непрерывной по всему кабелю.
Уровни ЭМС
Тип кабеля
1 окружающая
среда
2 окружающая среда
Категория C2 Категория C3 Категория C4
Сетевой кабель
111
Кабель
двигателя
3* 2 2
Кабель
управления
444
Экран
Провода заземления
Экран
Провод заземления
