БЛОК УПРАВЛЕНИЯ vacon • 48
Техподдержка: найдите ближайший центр обслуживания Vacon на www.vacon.com
5
5.1.7 Терминирование шины соединения RS485
Данный микропереключатель относится к соединению RS485. Используется для
терминирования шины. Терминирования шины должны быть установлены на
первое и последнее устройство сети. Переключатель в позиции “0” означает, что
оконечный резистор с сопротивлением 120 Ом подсоединен и терминирование
шины установлено. Переключатель в позиции “1” означает, что нагрузочный и
согласующий резисторы с сопротивлением 10 кОм подсоединены для смещения.
Переключатель в позиции “2” означает, что резисторы смещения не подключены.
Заводское значение по умолчанию 2. См. Рис. 34.

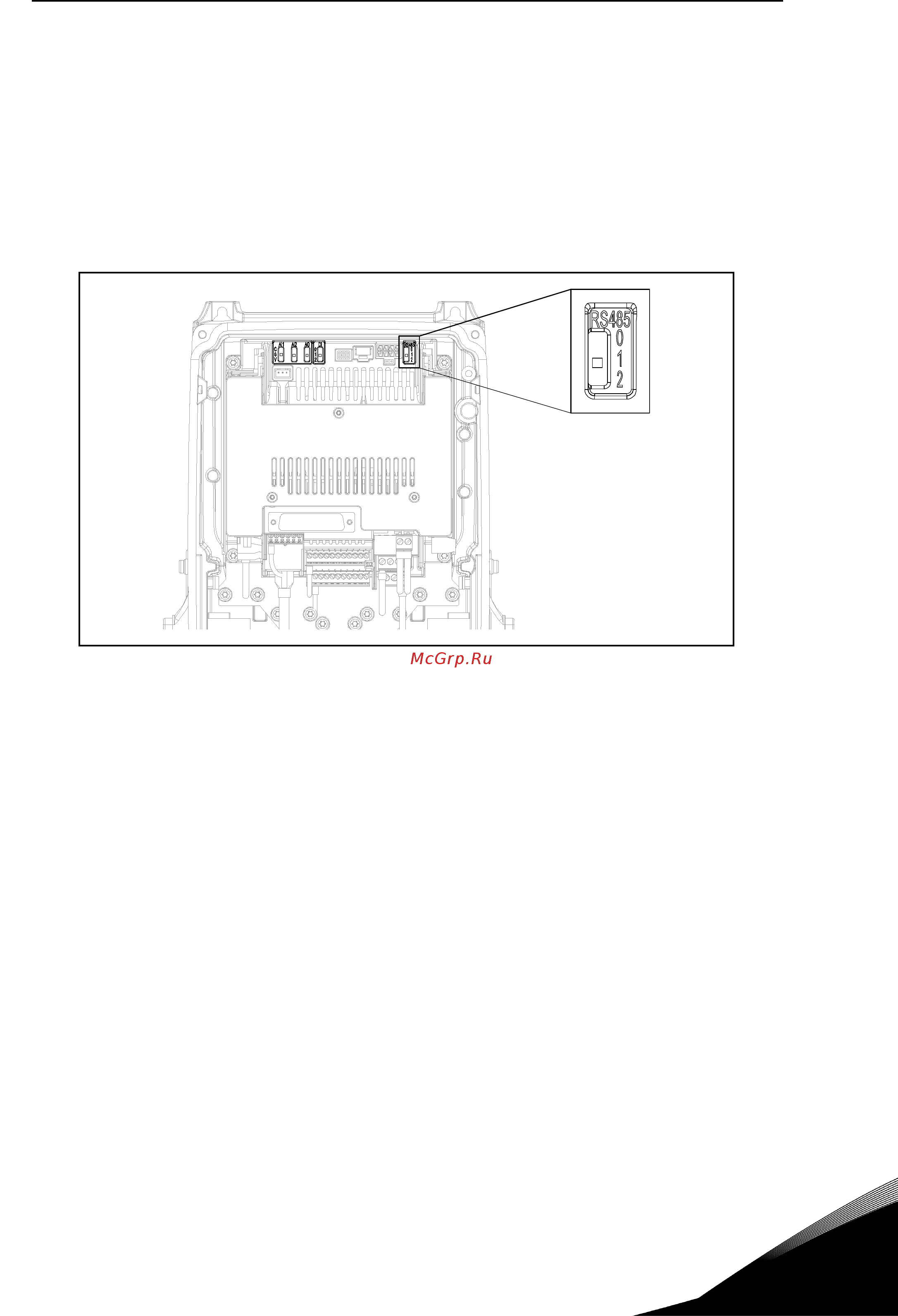

Рисунок 34. Микропереключатель RS485.
