vacon • 107 БЕЗОПАСНОЕ СНЯТИЕ КРУТЯЩЕГО МОМЕНТА
9. 4 Принцип действия STO
В этой главе будет описано функционирование SТО, а именно ее технические компоненты и показатели (примеры
подключения и ввода в эксплуатацию).
В VACON
®
100 X, функция STO реализуется путем запрещения подачи сигналов управления в цепь
преобразователя.
Блок питания преобразователя отключается через отключение избыточных путей, которые ведут
свое начало от двух отдельных и гальванически изолированных входов STO (S1-G1, G2-S2 на
Рис. 88). Кроме того, для улучшения диагностики функции STO и достижения лучшей
безопасности (клеммы F+, F-) создается изолированная выходная обратная связь. Значения,
получаемые функцией STO через выходную обратную связь, отображены в следующей таблице:

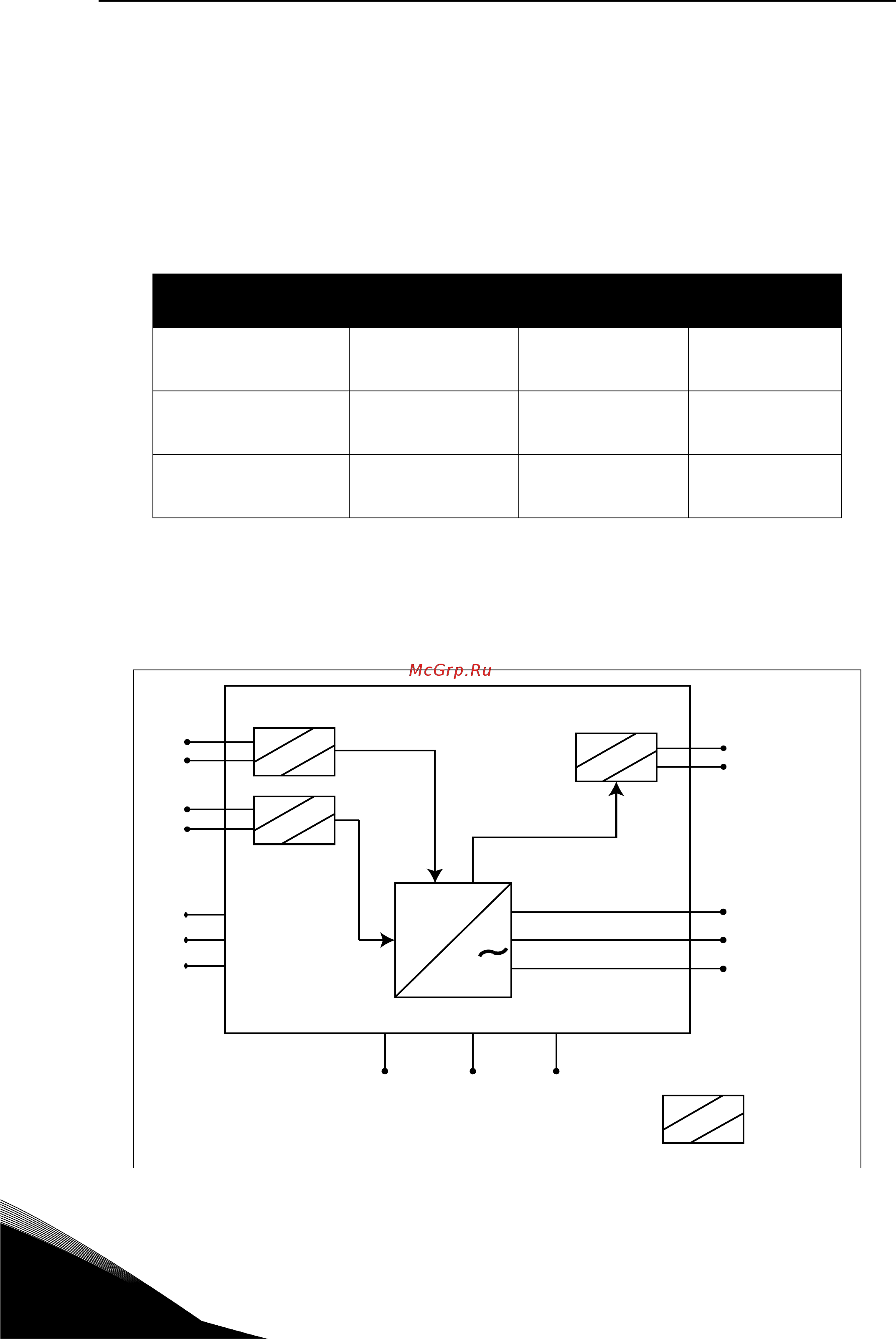

На рисунке ниже представлена схема, на которой изображена функция безопасности с отраженными на ней
компонентами безопасности.
Рисунок 88. Принцип действия STO.
Входы STO
Условия
эксплуатации
Выход обратной
связи STO
Крутящий момент
на валу двигателя
Оба входа с
напряжением 24V DC
Нормальная
эксплуатация
Обратная связь
должна быть 0В
Есть
(двигатель
работает)
Питание отсутствует на
обоих входах
Требуется STO
Обратная связь
должна быть
24В
Нет
(двигатель
обесточен)
Входы STO имеют
различные значения
Ошибка запроса или
внутренняя ошибка
Обратная связь
должна быть 0В
Нет
(двигатель
обесточен)(*)
Таблица 40. Значения выходной обратной связи STO (и крутящего момента двигателя) (*) . Только
один канал
защищает двигатель от кручения.
R
R
R
R
=
3
S1
G1
S2
G2
L1
L2
L3
F+
F-
U
V
W
DC+/R+ R- DC-
Усилено
БЛОК ПИТАНИЯ
