vacon • 111 БЕЗОПАСНОЕ СНЯТИЕ КРУТЯЩЕГО МОМЕНТА
На рисунке ниже показан пример соединения для функции STO. Внешнее устройство должно
быть подключено к преобразователю частоты с помощью 6 проводов.

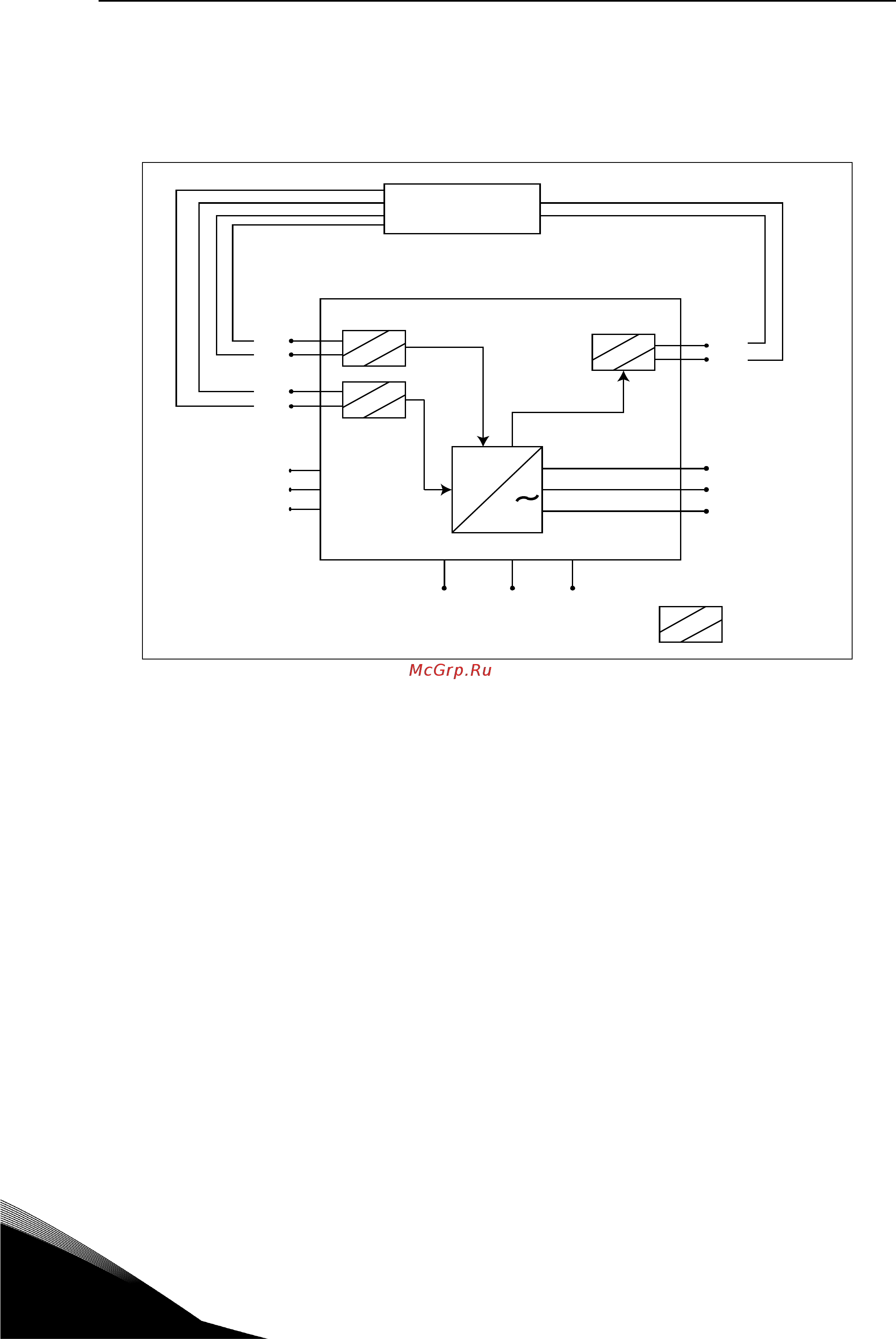

Рисунок 91. Пример STO с автоматическим контролем обратной связи при использовании обоих
входов STO.
Внешнее устройство должно контролировать работу функции STO в соответствии с Табл. 40.
Устройство должно периодически обесточивать входы STO и проверять, чтобы выходная
обратная связь STO принимала ожидаемое значение.
Любая разница между ожидаемым и реальным значением должна рассматриваться как ошибка
и переводить систему в состояние покоя. В случае ошибки проверьте проводку. Если ошибка,
обнаруженная внешним устройством защиты, не устраняется, преобразователь частоты должен
быть заменен/отремонтирован.
