![Vacon VACON0100-3L-0072-4-X [41/120] Рисунок 26 кабельный сальник](/img/pdf.png)
Vacon VACON0100-3L-0072-4-X [41/120] Рисунок 26 кабельный сальник
![Vacon VACON0100-3L-0072-4-X [41/120] Рисунок 26 кабельный сальник](/views2/1566642/page41/bg29.png)
ПРОКЛАДКА ПИТАЮЩИХ КАБЕЛЕЙ vacon • 38
Техподдержка: найдите ближайший центр обслуживания Vacon на www.vacon.com
4

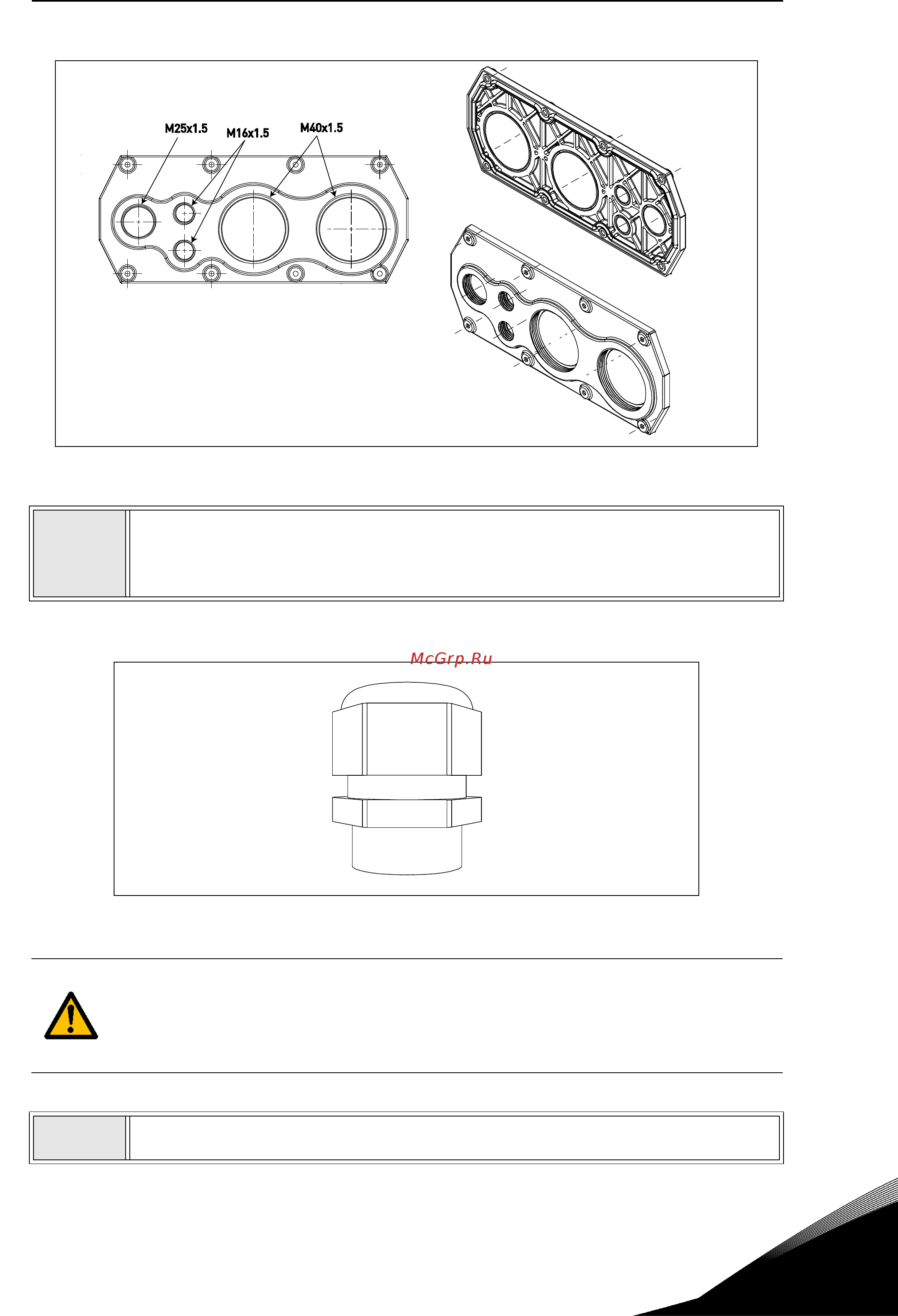

Рисунок 25.
Пластина кабельного ввода,
MM6.
Рисунок 26.
Кабельный сальник
.
4
• Кабельные сальники должны быть изготовлены из пластика. Они
используются для герметизации кабелей, проходящих через пластины,
для обеспечения соразмерных характеристик корпуса, через который
проходит кабель.
Рекомендуется использовать только пластиковые кабельные сальники.
При необходимости использования металлических кабельных сальников,
необходимо соблюдать все требования к системе изоляции и защитному
заземлению в соответствии с национальными электротехническими
нормативами и IEC 61800-5-1.
5
• Закрутите кабельные сальники в отверстия пластины кабельного
ввода надлежащим моментом, как показано в Табл. 15.
