vacon • 43 БЛОК УПРАВЛЕНИЯ
5. БЛОК УПРАВЛЕНИЯ
Демонтируйте силовую головку с преобразователя для доступа к клеммной коробке с клеммами
управления.
Блок управления преобразователя частоты переменного тока состоит из платы
управления и дополнительных (опциональных) плат, подсоединенных к гнездовым
разъемам на плате управления. Расположение плат, клемм и переключателей

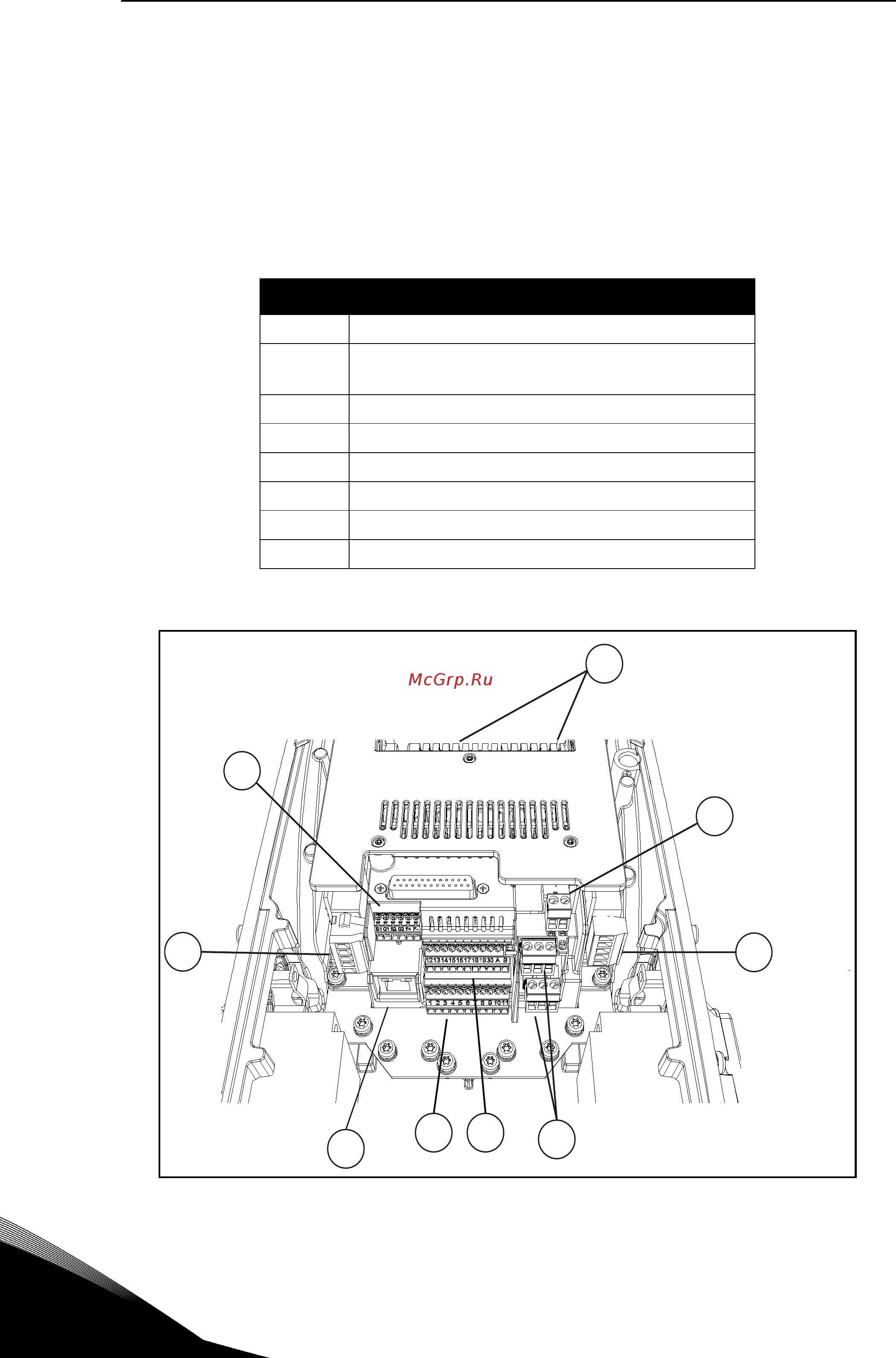

представлено на Рис. 30 ниже.
Рисунок 30.
Расположение компонентов в блоке управления.
Номер Значение
1 Клеммы управления 1-11 (см раздел 5.1.2)
2
Клеммы управления 12-30, A-B (см раздел
5.1.2)
3 Клеммы реле (см раздел 5.1.2)
4 Ввод термистора (см раздел 5.1.2)
5 Клеммы STO
6 Микропереключатели
7 Клемма Еthernet (см chapter раздел 5.2.1)
8 Опциональные платы
Таблица 17. Расположение компонентов в блоке управления.
8
8
4
7
5
3
1 2
6
