11
Русский
Установка
Подключение проектора
Монтаж проекционного объектива
1
2
5
Перед установкой
или заменой
объектива
отключите питание
проектора
При монтаже
объектива не
допускайте
нажатия кнопок
смещения
объектива или
регулировки
фокуса и
масштаба на
пульте или панели
управления
проектора.

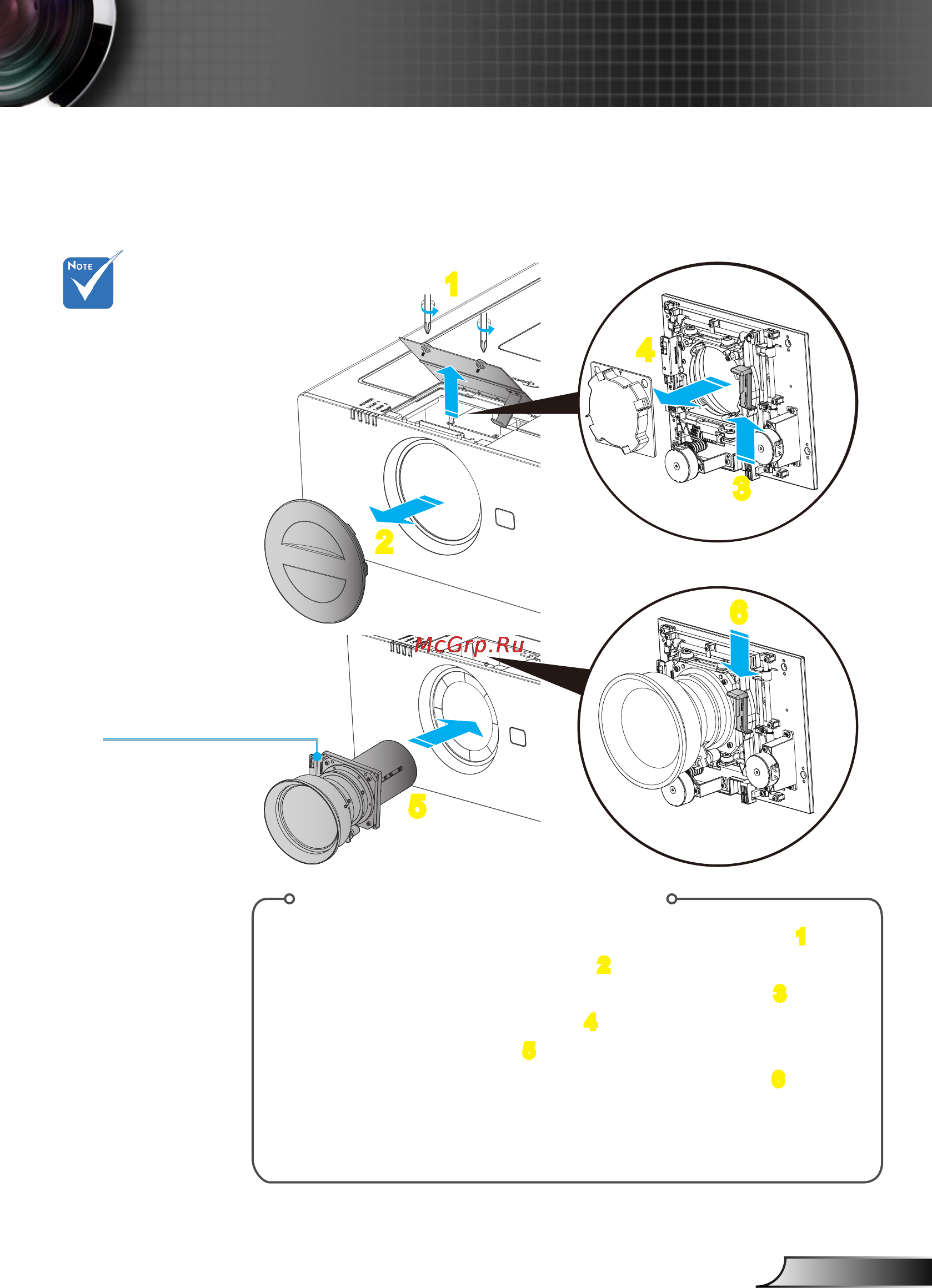

Процедура монтажа объектива:
1. Выкрутите 2 винта и поднимите дверцу объектива. 1
2. Снимите колпачок проектора. 2
3. Поднимите фиксатор для освобождения запора. 3
4. Снимите крышку объектива. 4
5. Установите объектив. 5
6. Опустите фиксатор для закрепления объектива. 6
(Учтите, что сначала следует выровнять печатные платы)
Для извлечения объектива выполните процедуру в обратном
порядке.
3
4
6
П\п
(печатные платы)
