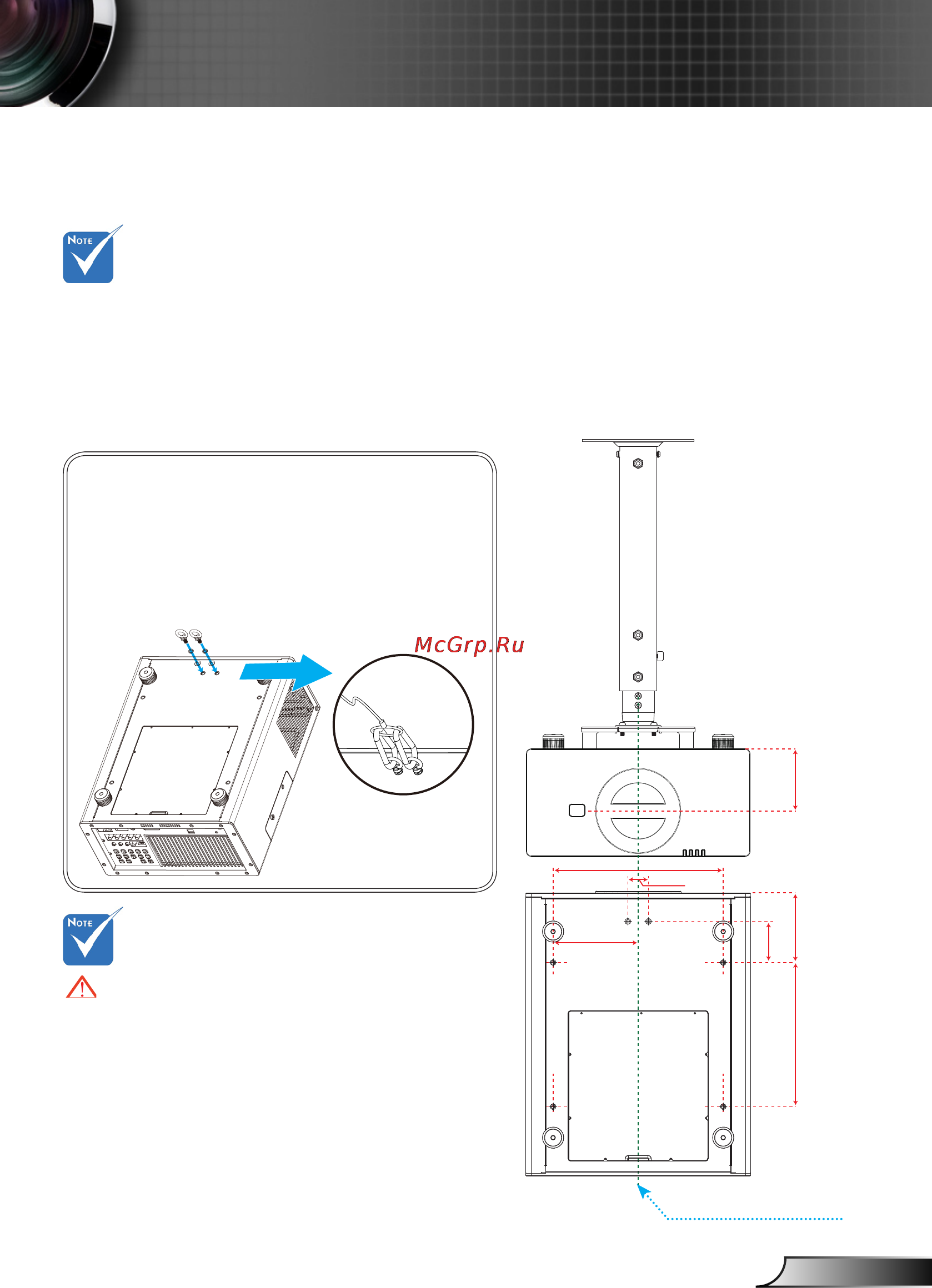

Монтаж потолочного крепления
1. Используйте потолочное крепление компанииOptoma,
чтобы избежать повреждений проектора.
2. Если используется крепление стороннегопроизводителя,
убедитесь, что винты для крепленияпроектора отвечают
следующим требованиям:
Тип винта: M8*4
Рекомендуемая длина винта: 10 мм
Предупреждение:
1. В случаеприобретенияпотолочногокрепле
ния стороннегопроизводителя,убедитесь в
том,что выбраны винтыправильного размера.
Размер винтовможет менятьсяв зависимости
оттолщины монтажнойпластины.
2. Оставьте зазор неменее 10 см междупотолком и
нижнейчастью проектора.
3. Избегайте установкипроектора околоисточников
тепла.
Центр объектива
330.00
165.00
280.00 135.00
120.00
79.80
40.00
измерения:
мм
Рым-болт — это крепление для
предохранительной цепочки. Это не ручка
для переноски проектора.
Не переносите проектор, удерживая его
за рым-болт. (Отверстие для потолочного
монтажа)
Предохранительный рым-болт
