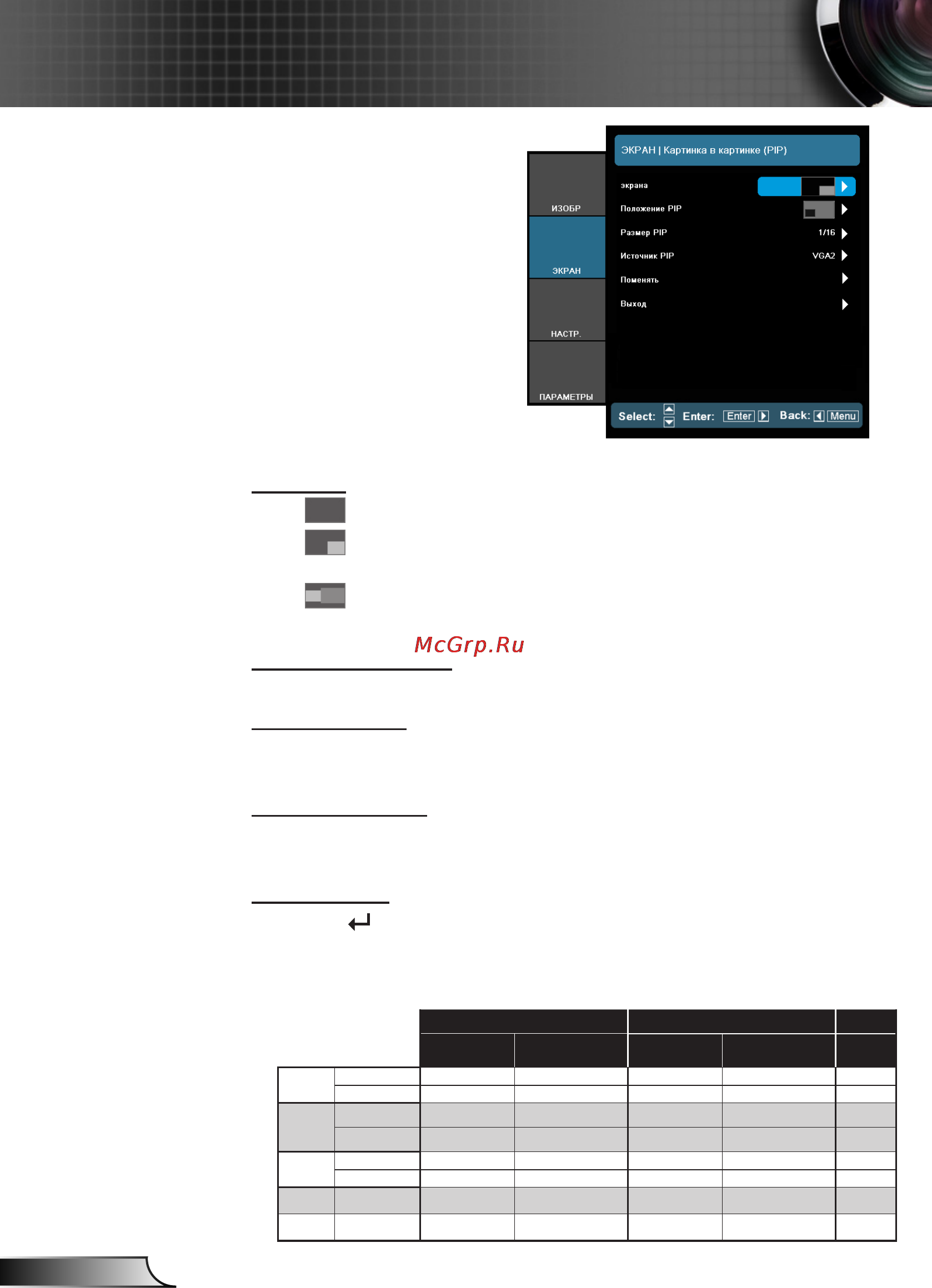

Optoma EH7700 [36/81] Экран картинка в картинке pip
![Optoma EH7700 [36/81] Экран картинка в картинке pip](/views2/1058169/page36/bg24.png)
36
Русский
Элементы управления пользователя
Экран
Один экран: Проецирование на один экран.
PIP-экран: Большой экран - основной; PIP-экран -
маленький субэкран в углу основного экрана.
Два экрана: Основной экран и PIP-экран - одинакового
размера, отображаются бок-о-бок.
Положение PIP
Выбор положения PIP-экрана на общем экране.
Размер PIP
Выбор размера PIP-экрана (1/16, 1/25 или 1/36), выводимого
на общий экран.
Источник PIP
Выбор источника сигнала для PIP-экрана (для переключения
источников изображения PIP-экрана).
Поменять
Кнопка меняет местами изображения на PIP-экране и
основном экране.
ЭКРАН |
Картинка в
картинке (PIP)
Для некоторых комбинаций «сигнал + источник» функция PIP не
поддерживается. См. таблицу ниже.
VGA -2
HDMI -2 YPbPr
Статичные
изображения
Полноформатное
видео (FMV)
Статичные
изображения
Полноформатное
видео (FMV)
Видео
VGA -1
Статичное
Да - Да - -
Динамичное
- - - - -
HDMI -1
Статичное
Да - Да - -
Динамичное
- - - - -
BNC
(RGB)
Статичное
Да - Да Да -
Динамичное
- - Да Да -
Видео Динамичное
Да
-
- -
-
S-Video Динамичное Да
-
Да Да
-
Если проблемы сохраняются, попробуйте изменить разрешение или частоту обновления для
одного или более источников сигнала.
