42
Русский
Элементы управления пользователя

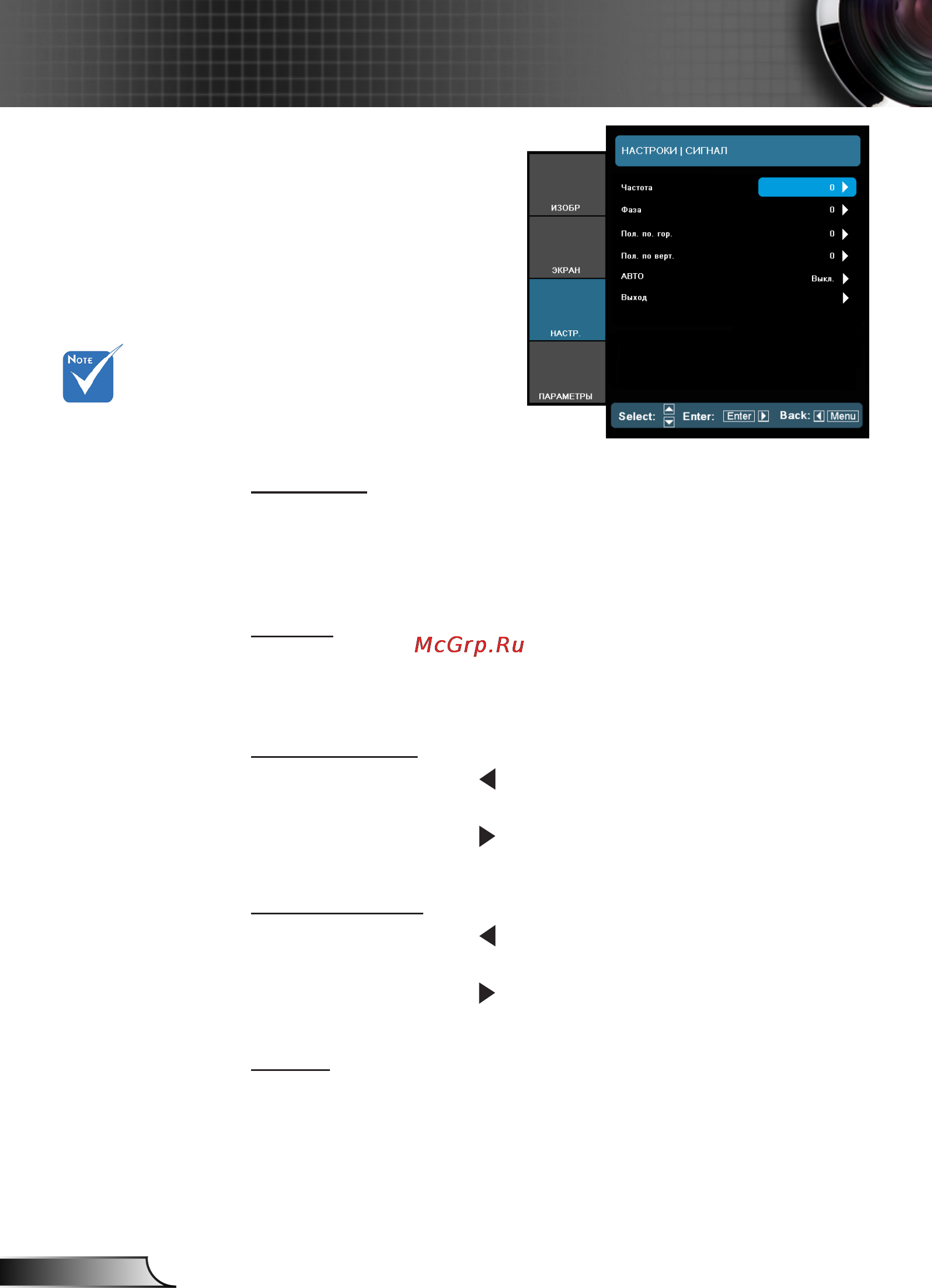

НАСТРОКИ
|Сигнал (RGB)
Частота
Позволяет изменить частоту отображения данных, чтобы
онасовпадала с частотой графической карты. Используйте
этотпараметр только в случае мигания изображения по
вертикали.
Фаза
Используется для синхронизации сигнала экрана с
сигналомграфической карты. Если изображение нестабильно
илимигает, используйте этот параметр для настройки.
Пол. по. гор.
Нажмите клавишу , чтобы переместить
изображениевлево.
Нажмите клавишу , чтобы переместить изображение
вправо.
Пол. по верт.
Нажмите клавишу , чтобы переместить изображение
вниз.
Нажмите клавишу , чтобы переместить изображение
вверх.
Авто
Автоматический выбор сигнала. При использовании этого
режима пункты меню Phase «Фаза» и Frequency «Частота»
становятся засвеченными. Если же режим сигнала не является
автоматическим, эти меню доступны пользователю для ручной
настройки и сохранения после последующего отключения-
включения проектора.
«Сигнал» поддерж-
иваетсятолько при
выбореаналогового
входаVGA (RGB)
вкачестве
источникасигнала.
