39
Русский
Элементы управления пользователя

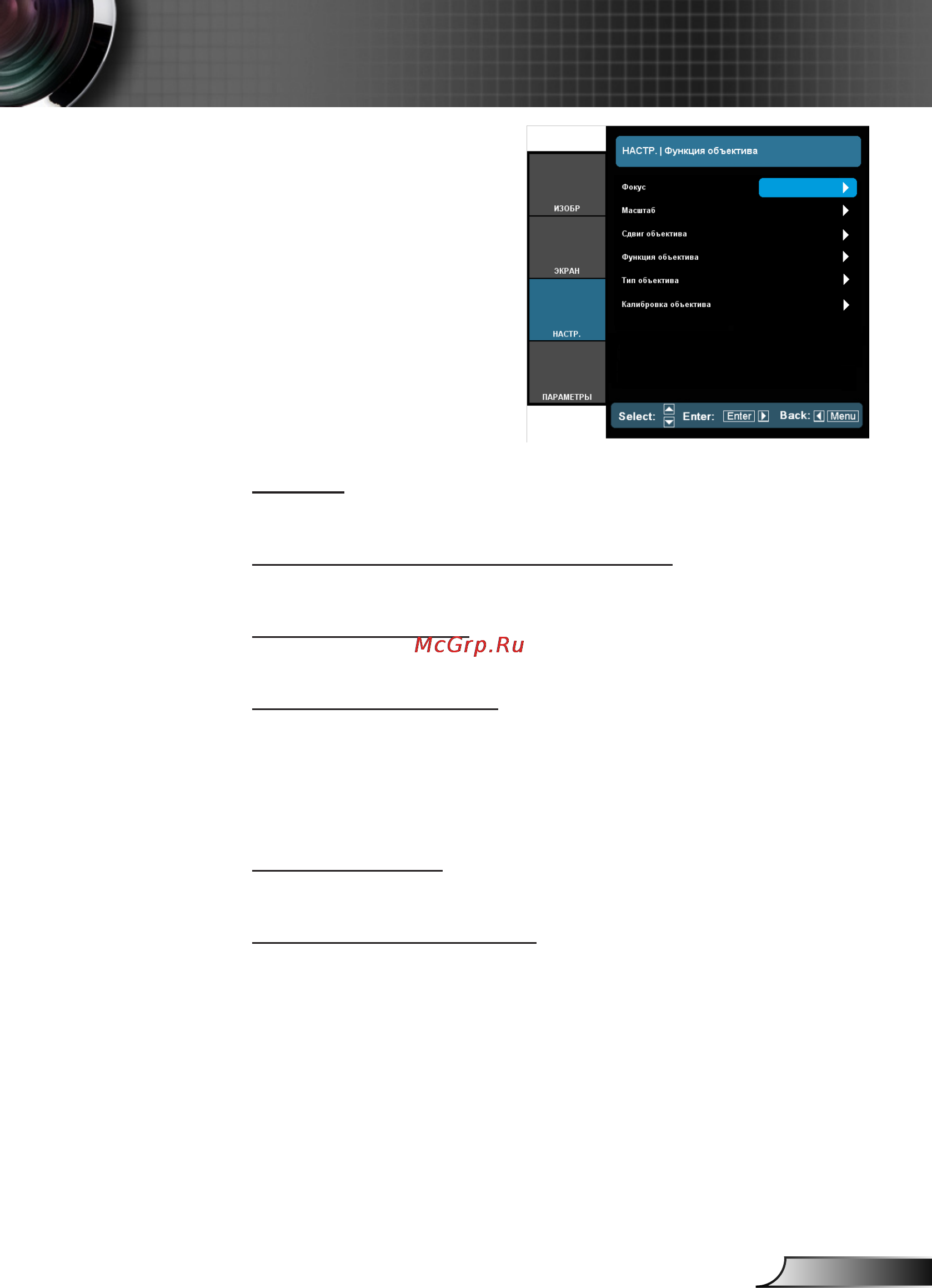

НАСТР. | Функция
объектива
Фокус
Фокусировка проецируемого изображения.
Масштаб (оптическое увеличение)
Регулировка масштаба проецируемого изображения.
Сдвиг объектива
Регулировка смещения объектива вверх/вниз/влево/вправо.
Функции объектива
Сдвиг проецируемого изображения
Блокировка: Эта функция недоступна для пользователя.
Разблокировка: Эта функция может использоваться
пользователем.
Тип объектива
Выбор типа объектива: WT1, WT2, ST1, TZ1 или TZ2.
Калибровка объектива
Выполняет калибровку объектива и возвращает его в
центральное положение.
