77
Русский
Приложения

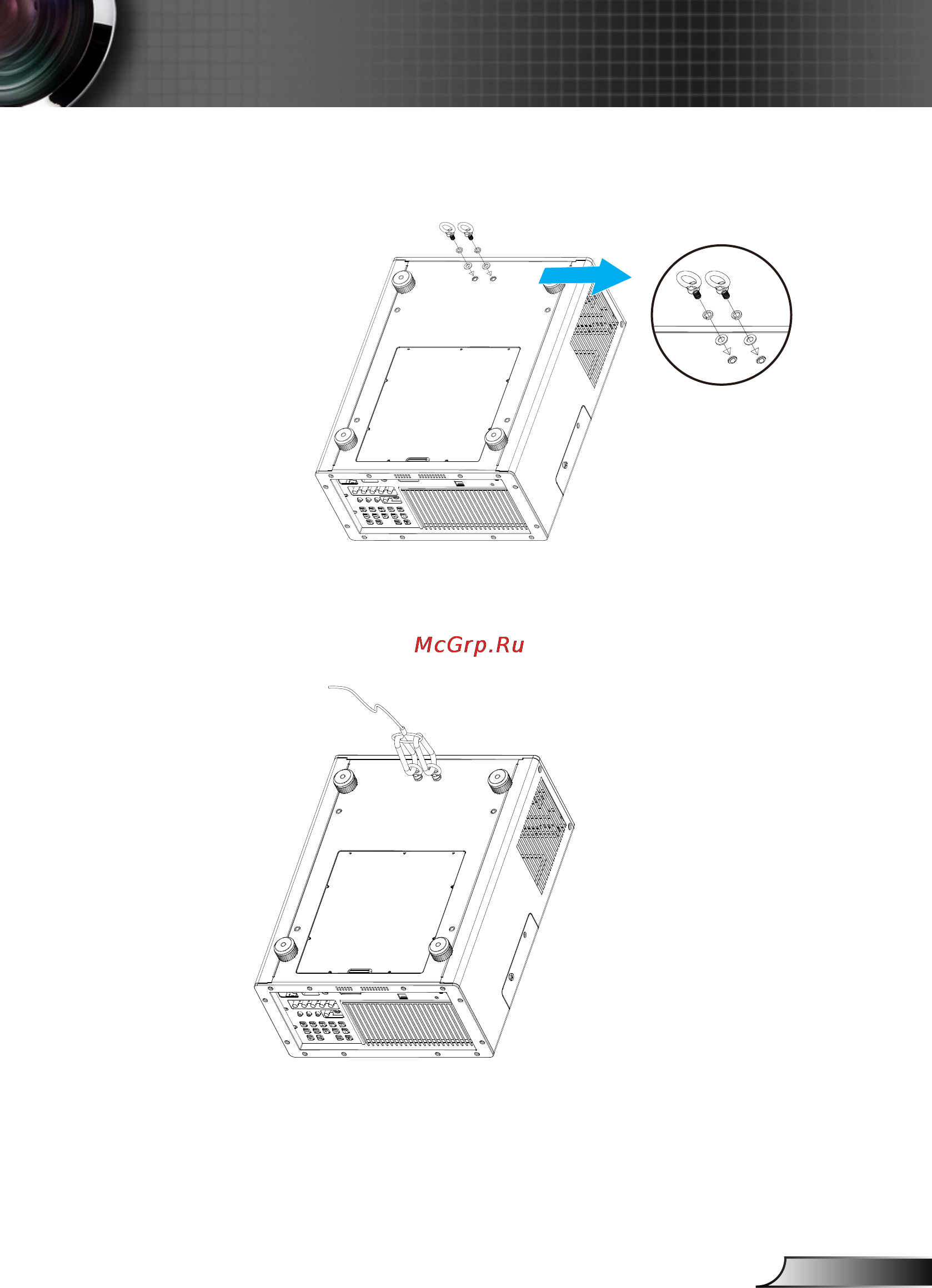

3. Процедура монтажа
Прикрепите к проектору рым-болты M8, пружинные шайбы
и плоские шайбы в указанном порядке.
Проденьте по карабину в 2 рым-болта с каждого конца
крепления.
Соедините застежкой 2 карабина с одного конца
крепления, а 2 карабина с другого конца крепления
прикрепите к надежному кронштейну.
