46
Русский
Элементы управления пользователя
1. Чтобы сервер DHCP автоматически
присваивал IP, включите параметр
DHCP, или вручную введите всю
требующуюся информацию о сети.
2. Затем выберите «Применить» и
нажмите кнопку , чтобы завершить
процесс конфигурирования.

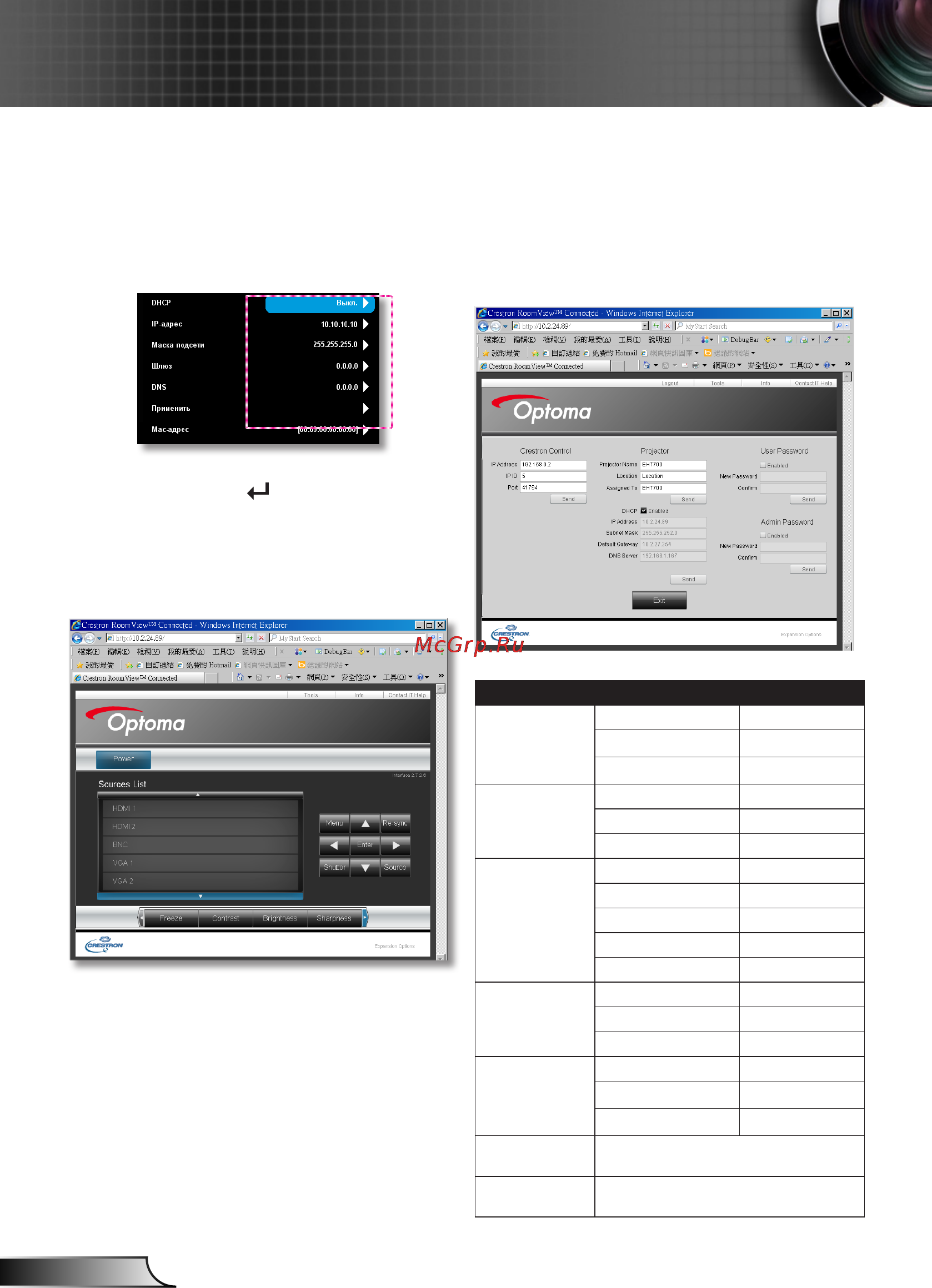

3. Откройте веб-браузер и введите IP-
адрес проектора из меню «Сеть».
Появится следующая страница:
4. При подключении проектору к
внешнему терминалу управления
Crestron, доступ к настройкам
осуществляется через меню [Tools]
(Сервис) (см. рисунок).
Управление проектором через веб-браузер
Учтите, что каждое поле может
содержать только ограниченное число
знаков, как показано в таблице ниже
(включая пробела и знаки пунктуации):
Категория Пункт Число символов
Терминал
Crestron
IP-адрес 15
IP ID 2
Порт 5
Проектор
Имя проектора 10
Место 9
Относится к 9
Сетевая
конфигурация
DHCP (Вкл.) (N/A)
IP-адрес 15
Маска подсети 15
Базовый шлюз 15
DNS-сервер 15
Пароль
Вкл (N/A)
Новый пароль 15
Подтвердить 15
Пароль
администратора
Вкл. (N/A)
Новый пароль 15
Подтвердить 15
Список
источников
HDMI1, HDMI2, BNC, VGA1, VGA2,
Компонентный, S-видео, Видео.
Список кнопок
настройки.
Стоп-кадр, Контраст, Яркость, Резкость,
Цифр.масштаб, Увеличение, Фокус
