49
Русский

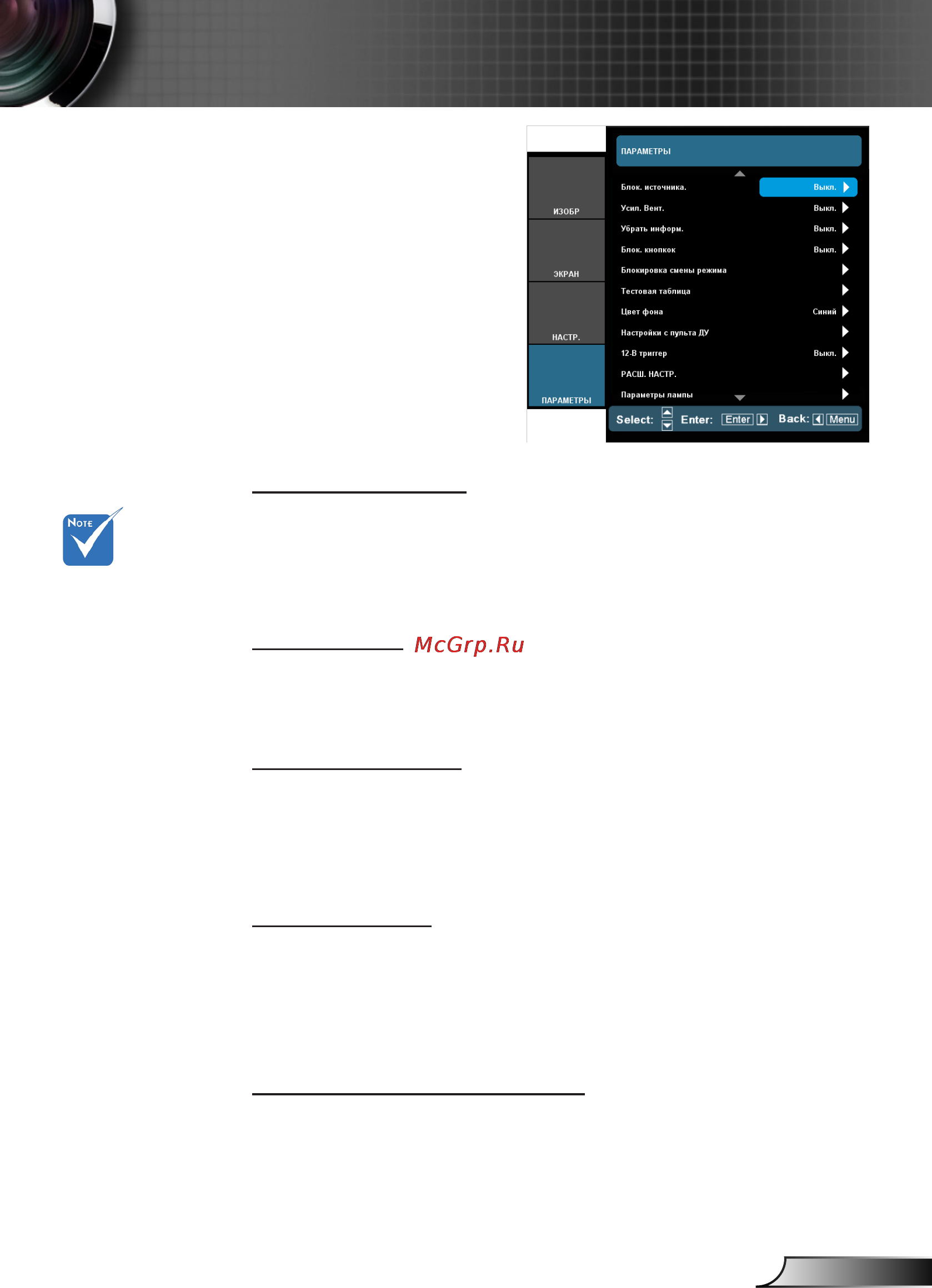

Элементы управления пользователя
Блок. источника.
ВКЛ.: Проектор будет выполнять поиск только
текущеговходного соединения.
Выкл.: Проектор будет искать другие сигналы, если
текущийвходной сигнал будет потерян.
Усил. Вент.
Если выбрано «Вкл.», вентиляторы будут вращаться быстрее.
Эту функцию следует использовать в высотных районах,
гдевоздух разреженный.
Убрать информ.
ВКЛ.: Установите значение «Вкл.», чтобы
скрытьинформационные сообщения.
Выкл.: Выберите «Выкл.», чтобы отобразить задание
поиска.
Блок. кнопкок
Если эта функция «включена», панель
управлениязаблокирована, но проектором можно управлять
при помощипульта дистанционного управления. Если эта
функция«выключена», панелью управления можно вновь
пользоваться.
Блокировка смены режима
Выбор «Вкл.»/«Выкл.» блокирует/деблокирует настройки
режима отображения.
ПАРАМЕТРЫ
Кнопки прямого
выбора источников
на пульте позволяют
выбрать источник
напрямую с
аавтоматическим
переключением
параметра «Фиксация
источника» в
значение «Выкл.».
Чтобы выключить-
блокировкукнопок,
нажмитеи
удерживайтеклавишу
«Ввод»на проекторе
втечение 5 секунд.
(*) Имеется три
варианта решетки.
1-я - Белая решетка,
2-я - Зеленая
решетка, 3-я -
Пурпурная решетка.
При установке
функции «Блокиров-
ание режима показа»
в значение «Вкл.»
все настройки
режима будут
неактивны
(выделены серым
цветом).
