22
Русский
Элементы управления пользователя

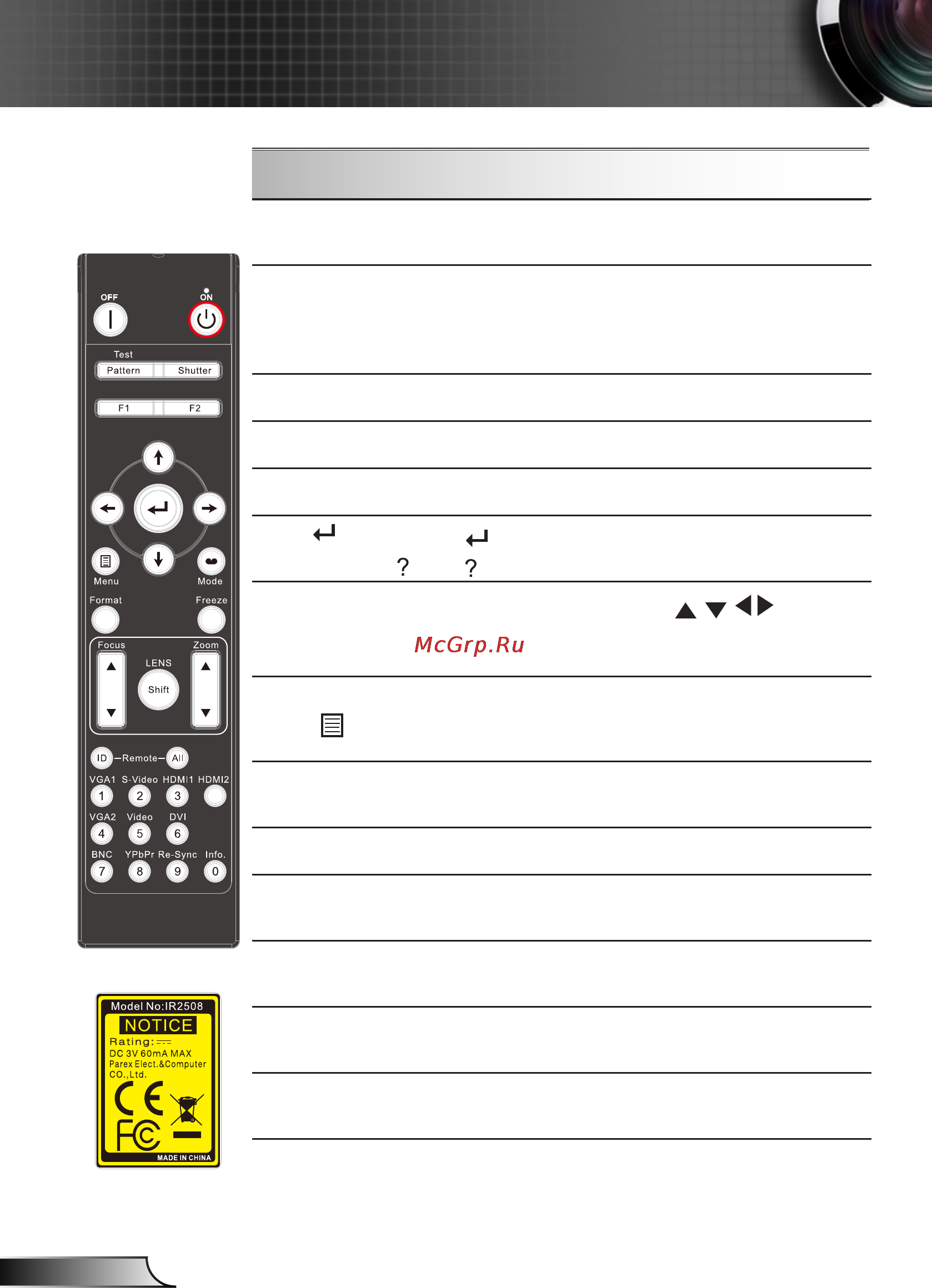

Использование пульта дистанционного управления
Цифровая
клавиатура
Кнопки 0 ~ 9 позволяют ввести пароль в
меню «Безопасность».
Стоп-кадр
Для остановки изображения на экране
нажмите кнопку «Остановка кадра». Для
отключения режима повторно нажмите эту
кнопку.
Затвор
Открытие/закрытие встроенного затвора.
Функция 1
Настройка параметров для кнопки
«Функция 1».
Фокусировка
объектива +/-
Регулировка фокуса объектива.
Ввод /
Информация
Подтвердите выбор пункта.
Отображение сведений о проекторе.
Четыре кнопки
выбора
Используйте клавиши , чтобы
выбрать требуемые элементы или внести
изменения.
Меню
Нажмите «Меню» для вывода экранного
меню. Для выхода из экранного меню
нажмите «Меню» еще раз.
Формат
Выбор формата кадра (см. стр. 33).
Info. (Информация)
Отображение сведений о проекторе.
HDMI 1
Кнопка «HDMI 1» выбирает источник,
подключенный ко входу HDMI 1.
HDMI 2
Кнопка «HDMI 2» выбирает источник,
подключенный ко входу HDMI 2.
Видео
Нажмите «Видеосигнал», чтобы выбрать
источник композитного видеосигнала.
DVI
Эта кнопка является резервной и в этом
проекторе не работает.
