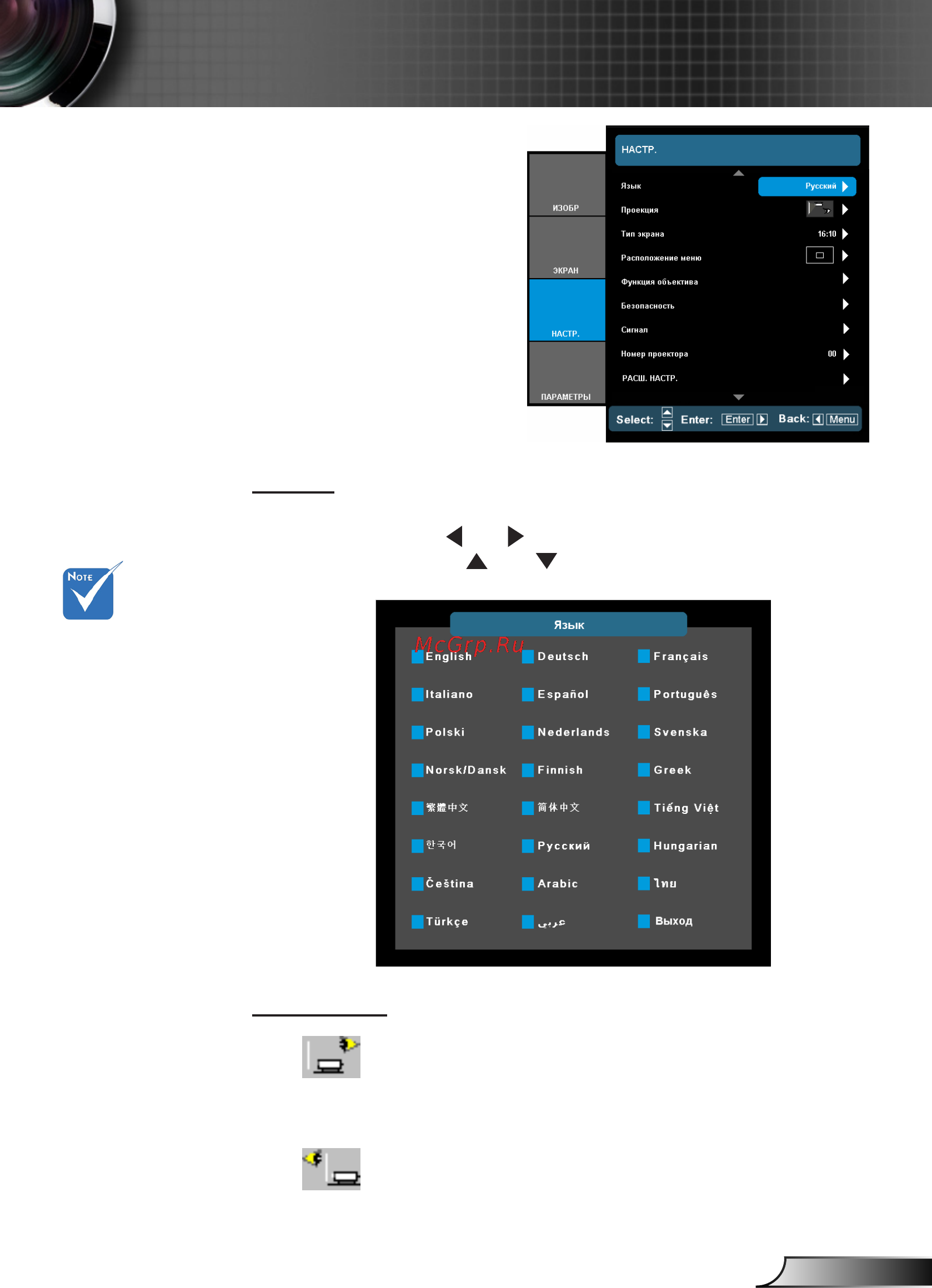

37
Русский
Элементы управления пользователя
НАСТР.
Язык
Используется для выбора языка экранного меню.
Нажмитеклавишу или для выбора подменю, затем
нажимайтеклавиши или , чтобы выбрать требуемый
язык. Нажмите«Ввод» для завершения выбора.
Проекция
Передняя проекция
Значение по умолчанию. Изображение проецируется
прямона экран.
Задняя проекция
При выборе этого варианта изображение
будетотображаться перевернутым по горизонтали.
Варианты «Задняяпроекция»
и «Задняя проекция,
потолочноекрепление»
можноиспользоватьтолько
спрозрачнымэкраном.
