20
Русский
Элементы управления пользователя

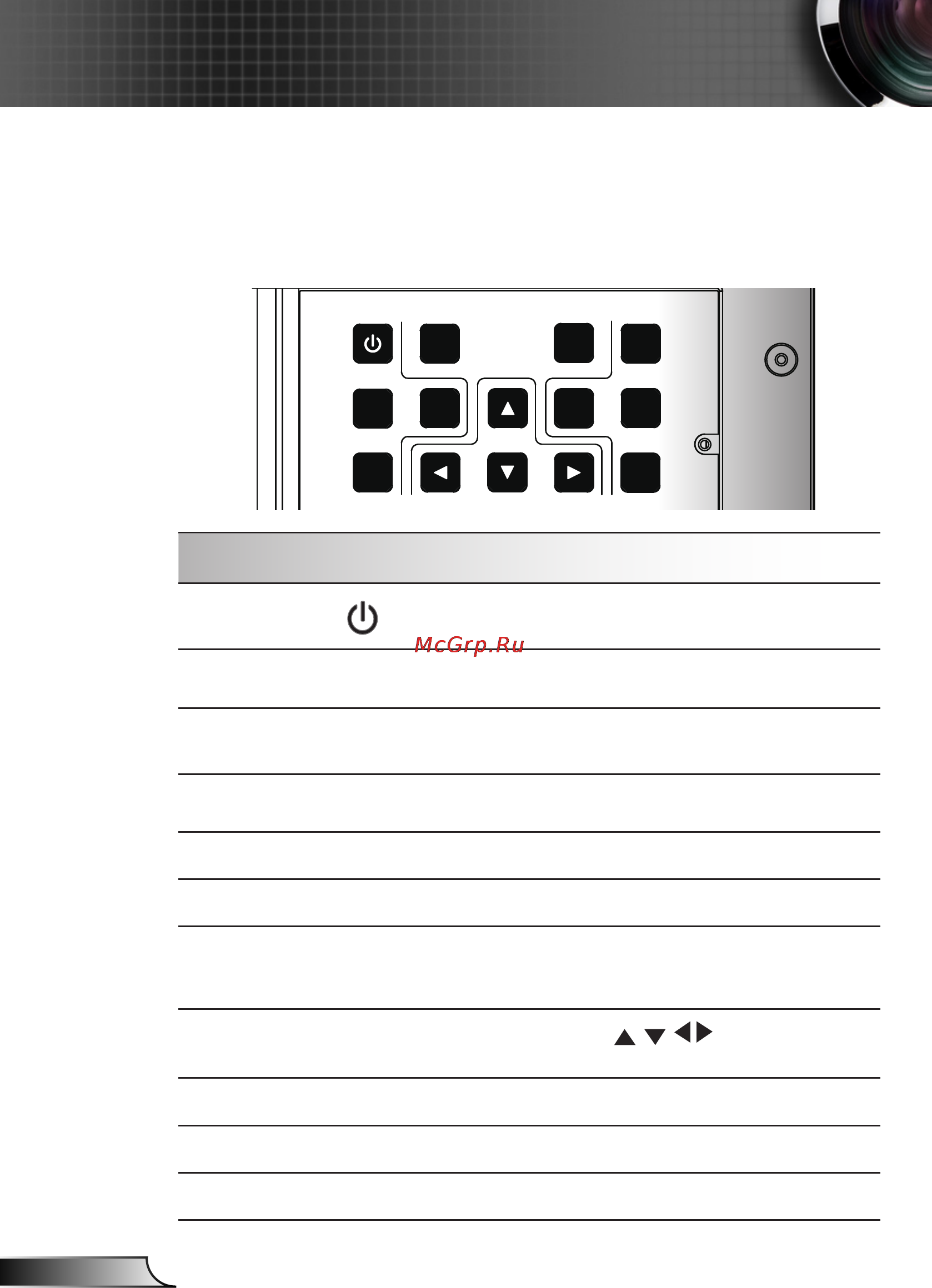

Использование панели управления
Мощность
См. раздел «Включение и выключение проектора»
на стр. 14-15.
ИСТОЧНИК
Нажмите «Источник», чтобы выбрать входной
сигнал.
Повторная
синхронизация
Используется для автоматической синхронизации
проектора с источником входного сигнала.
ОБЪЕКТИВ
Регулировка смещения объектива вверх/вниз/
влево/вправо.
Информация
Отображение сведений о проекторе.
ЗАТВОР
Открытие/закрытие встроенного затвора.
МЕНЮ
Нажмите «Меню» для вывода экранного меню.
Для выхода из экранного меню нажмите «Меню»
еще раз.
Четыре кнопки
выбора
Используйте клавиши , чтобы выбрать
требуемые элементы или внести изменения.
ВОЙТИ
Подтвердите выбор пункта.
МАСШТАБ
Настройка масштаба объектива.
ФОКУС
Регулировка фокуса объектива.
Панель управления
Панель управления и пульт
управления
12V OUT
RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
HDMI 2 HDMI 1
VGA-OUT
VGA 2-IN VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO.
MENU
SHUTTER
ENTER
RE-SYNC LENS
FOCUS
ZOOM
