Optoma EH7700 [14/81] Включение проектора
![Optoma EH7700 [14/81] Включение проектора](/views2/1058169/page14/bge.png)
14
Русский
Установка
12V OUT
RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
HDMI 2 HDMI 1
VGA-OUT
VGA 2-IN VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO.
MENU
SHUTTER
ENTER
RE-SYNC LENS
FOCUS
ZOOM
Включение и выключение проектора
Сначала
включите
проектор,
затем выберите
источник
сигнала.

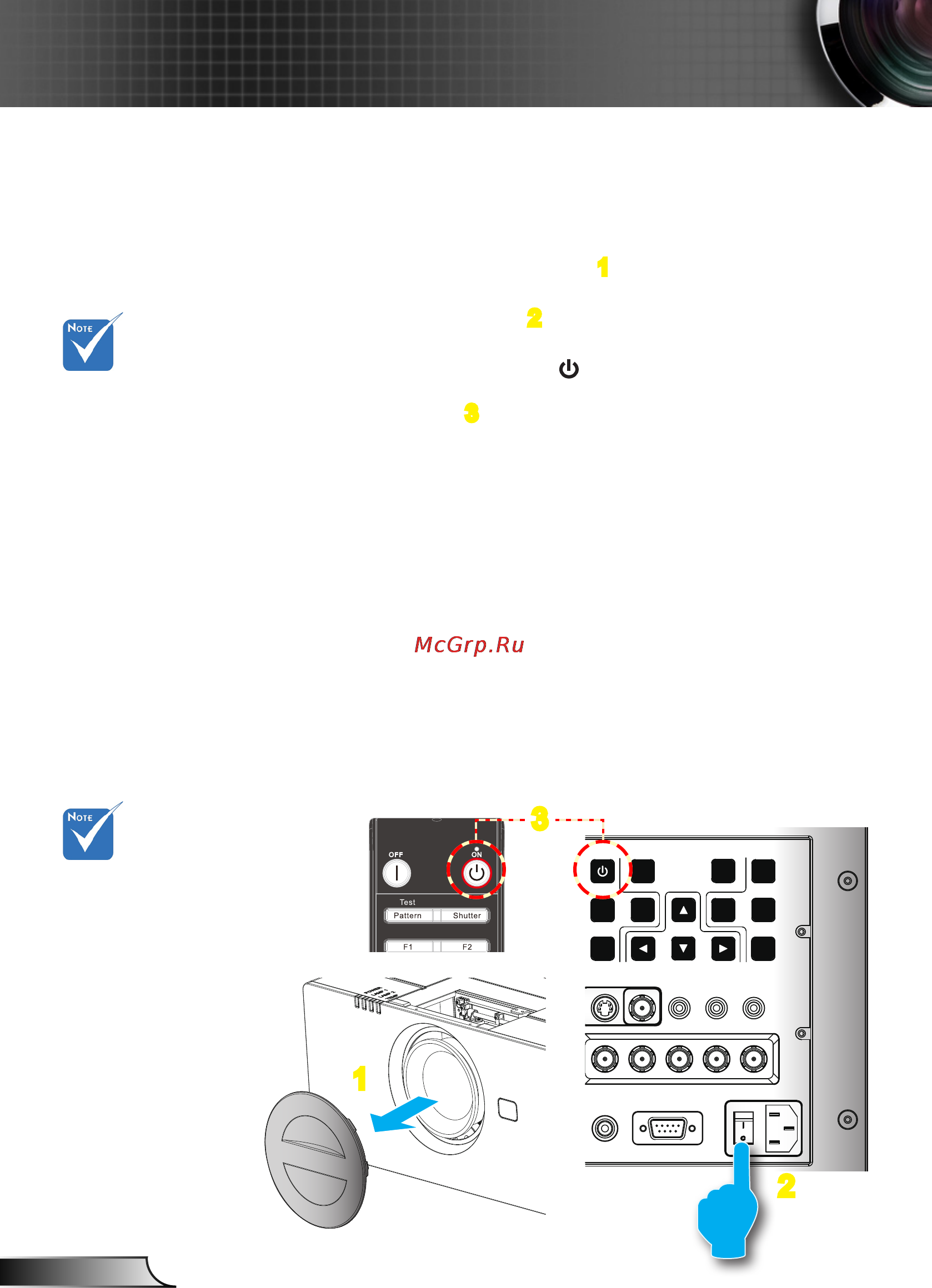

Включение проектора
1. Снимите колпачок проектора. 1
2. Надежно подсоедините шнур питания и сигнальный
кабель. Выключателем 2 включите питание; индикатор
Power (Питание) начнет мигать красным.
3. Включите лампу кнопкой « » на пульте или задней
панели проектора. Индикатор POWER (Питание)
загорится синим. 3
Приблизительно через 10 секунд отобразится
окно запуска. При первом использовании
проектора требуется выбрать язык меню и режим
энергосбережения.
4. Включите и подсоедините источник (компьютер,
ноутбук, видеоплеер и т.д.), сигнал которого требуется
отображать на экране. Проектор обнаружит источник
автоматически. Если нет, нажмите кнопку меню и
перейдите в меню «ПАРАМЕТРЫ».
Убедитесь в том, что для параметра «Блок. источника.»
установлено значение «Выкл.».
Если одновременно подключено нескольких
источников, для переключения входов нажмите кнопку
«Источник» на панели управления или клавишу
выбора источника на пульте дистанционного
управления.
Когда ждущий
режим
установлен в
«ECO», при
переходе
проектора в
ждущий режим
разъемы
VGA и RJ45
отключаются.
1
2
Либо
