9
Русский
Введение
12V OUT
RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
HDMI 2 HDMI 1
VGA-OUT
VGA 2-IN VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO.
MENU
SHUTTER
ENTER
RE-SYNC LENS
FOCUS
ZOOM

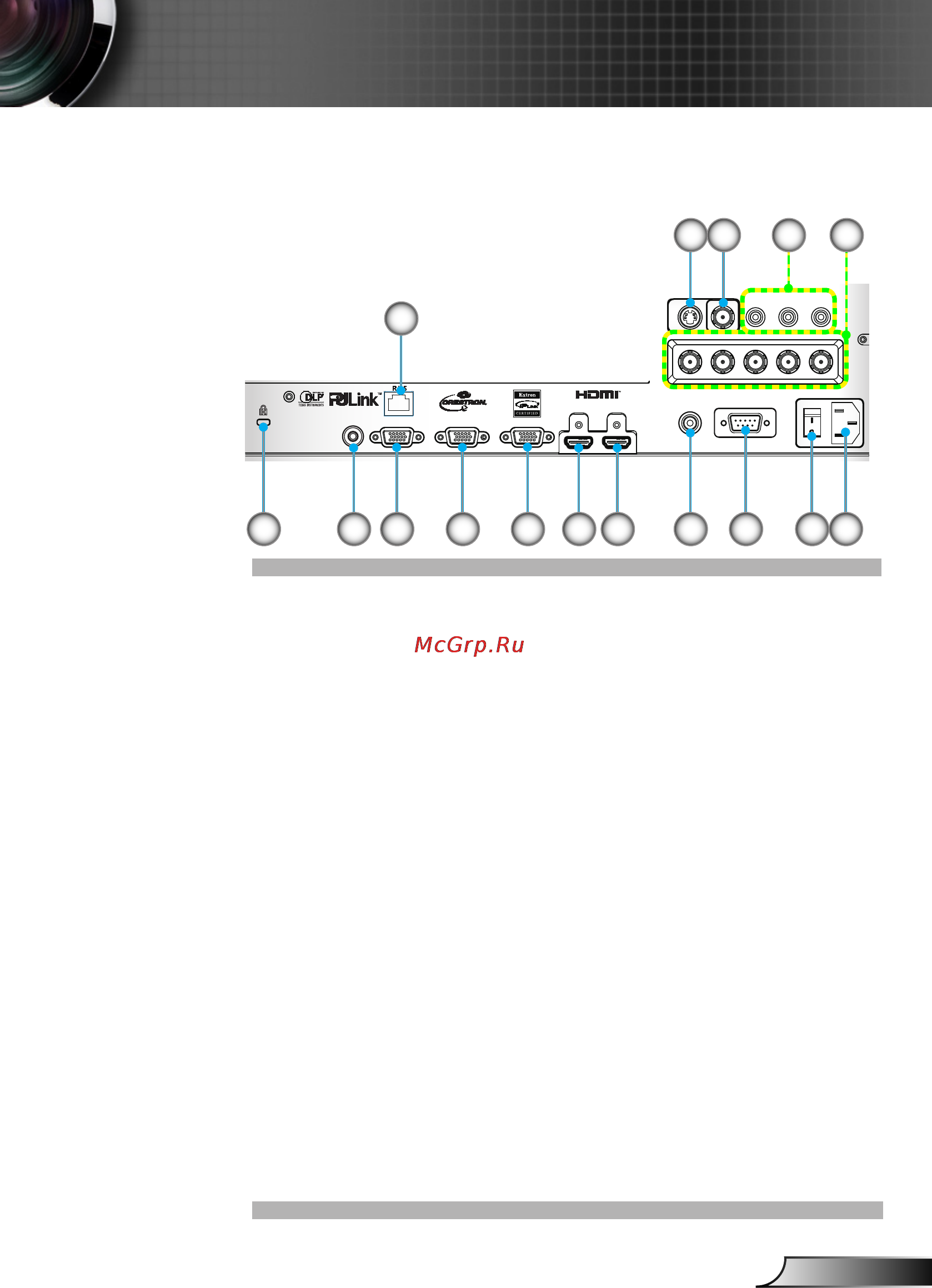

Входные/выходные соединения
1. Входной разъем стандарта S-Video
2. Входной разъем комбинированного видеосигнала
3. Входной разъем компонентного видео (YPbPr)
4. Входной разъем BNC (YPbPr/RGBHV)
5. Гнездо замка Kensington
TM
6. Входной разъем кабеля ДУ
7. Разъем локальной сети RJ-45
8. Разъем выхода сигнала VGA (для сквозного
подключения монитора)
9. Разъем VGA2-In/YPbPr
(Аналоговый сигнал ПК/Вход компонентного видео/
HDTV/YPbPr)
10. Разъем VGA1-In/YPbPr
(Аналоговый сигнал ПК/Вход компонентного видео/
HDTV/YPbPr)
11. Вход HDMI 1
12. Вход HDMI 2
13. Разъем реле запуска 12 В (12 В, 250 мА, 3,5 мм мини-
джек)
14. Разъем RS-232 (9-конт., типа DIN)
15. Выключатель
16. Разъем электропитания
14 165 10
1 2
118 9 12
3
1513
4
6
7
