23
Русский
Элементы управления пользователя

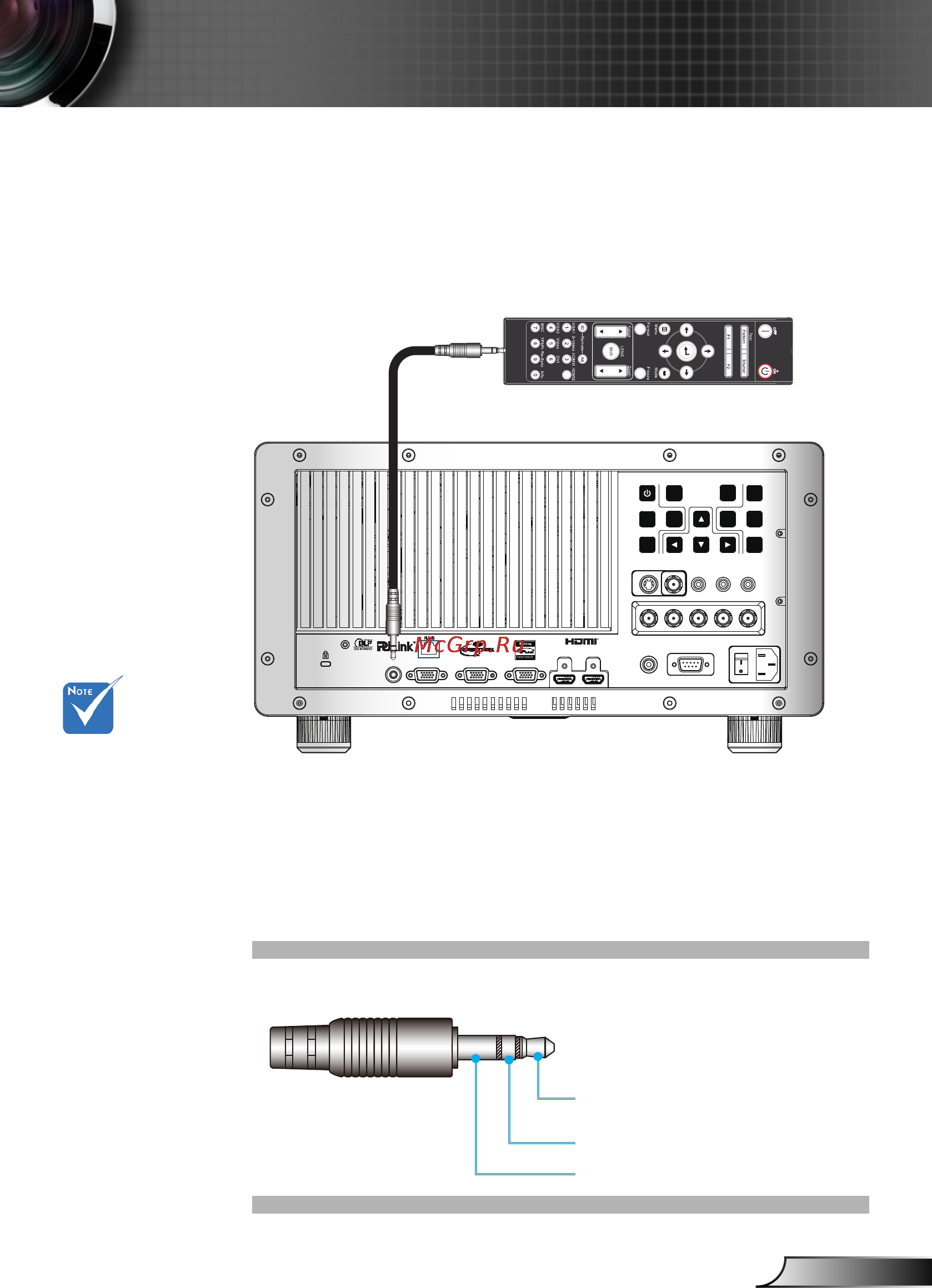

Использование кабельного ДУ
Для управления проектором подключите пульт ДУ к порту
«WIRE REMOTE IN» проектора с помощью типового
кабеля со штекером Mini-Jack 3,5мм.
12V OUT
RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
HDMI 2 HDMI 1
VGA-OUT
VGA 2-IN VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO.
MENU
SHUTTER
ENTER
RE-SYNC LENS
FOCUS
ZOOM
Используйте
кабель с 3-конт.
штекером
Mini-Jack 3,5мм
длиной не более
20м. При длине
кабеля более
20м удаленное
управление не
может нормально
функционировать.
Кабель со штекером Mini-Jack 3,5мм (типовой)
Зарезервирован
IR_IN и детектор
GND
Ниже показан штекер кабеля Mini-Jack 3,5мм (3-конт.):
