21
Русский
Элементы управления пользователя

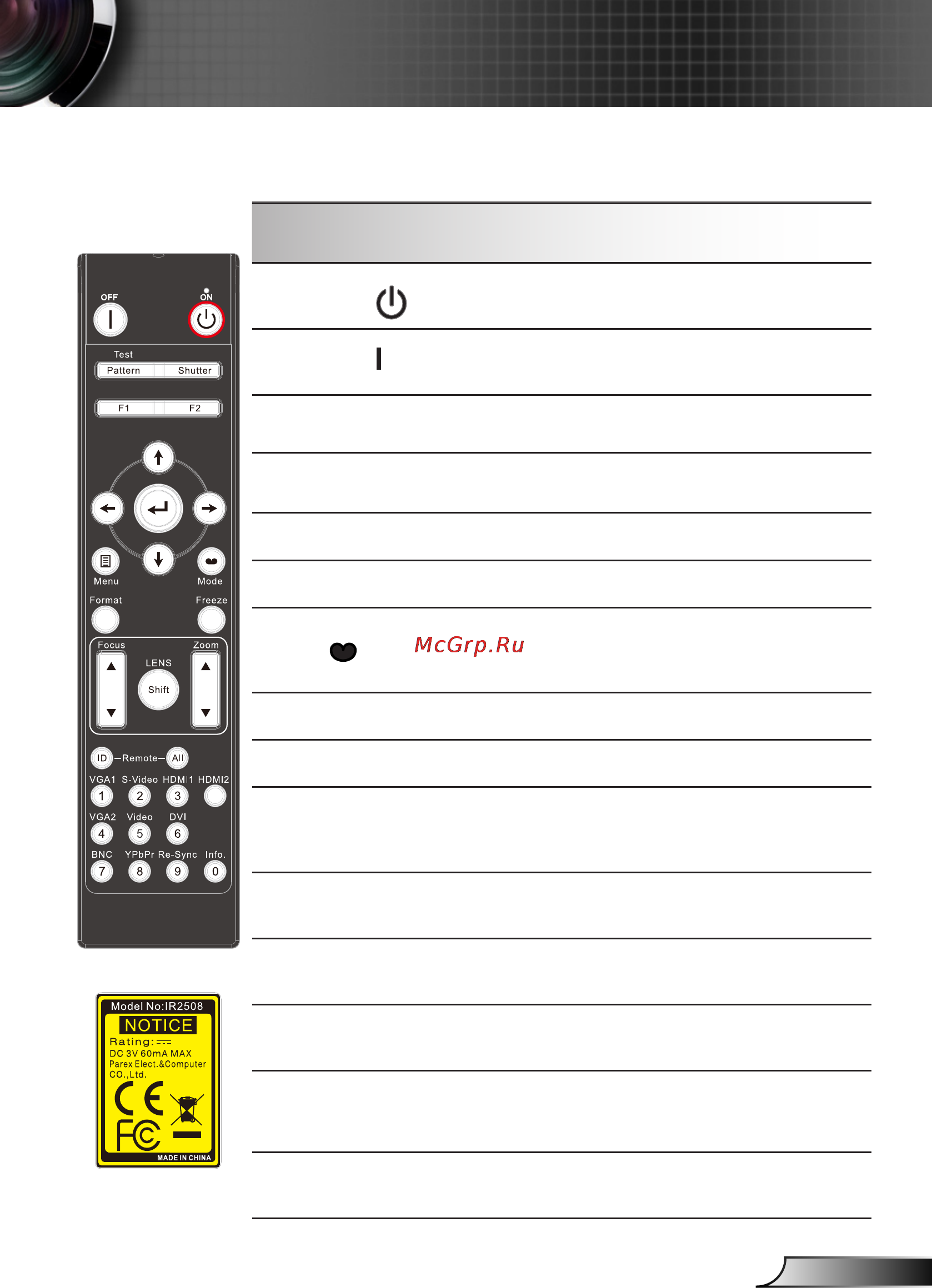

Пульт дистанционного управления
Использование пульта дистанционного управления
Включение
См. раздел «Включение и выключение
проектора» на стр. 14-15.
Питание
выключено
См. раздел «Включение и выключение
проектора» на стр. 14-15.
Функция 2
Настройка параметров для кнопки
«Функция 2».
Масштаб
объектива +/-
Настройка масштаба объектива.
Сдвиг объектива
Регулировка смещения объектива.
Таблица
Отображение тестовой таблицы.
Режим
Выбор режима показа: Презентация,
Яркий, Видео, sRGB, Доска, DICOM SIM.
ID-код
Установка кода ДУ.
Все
Восстановление начального кода ДУ.
YPbPr
Кнопка «YPbPr» выбирает источник,
подключенный ко входу компонентного
видео (YPbPr).
Повторная
синхронизация
Автоматически синхронизирует проектор с
источником входного сигнала.
VGA 1
Кнопка «VGA 1» выбирает источник,
подключенный ко входу VGA1-In.
VGA 2
Кнопка «VGA 2» выбирает источник,
подключенный ко входу VGA2-In.
BNC
Кнопка «BNC» выбирает источник,
подключенный ко входу BNC (YPbPr/
RGBHV).
S-Video
Кнопка «S-Video» выбирает источник,
подключенный ко входу S-Video.
