Приложения

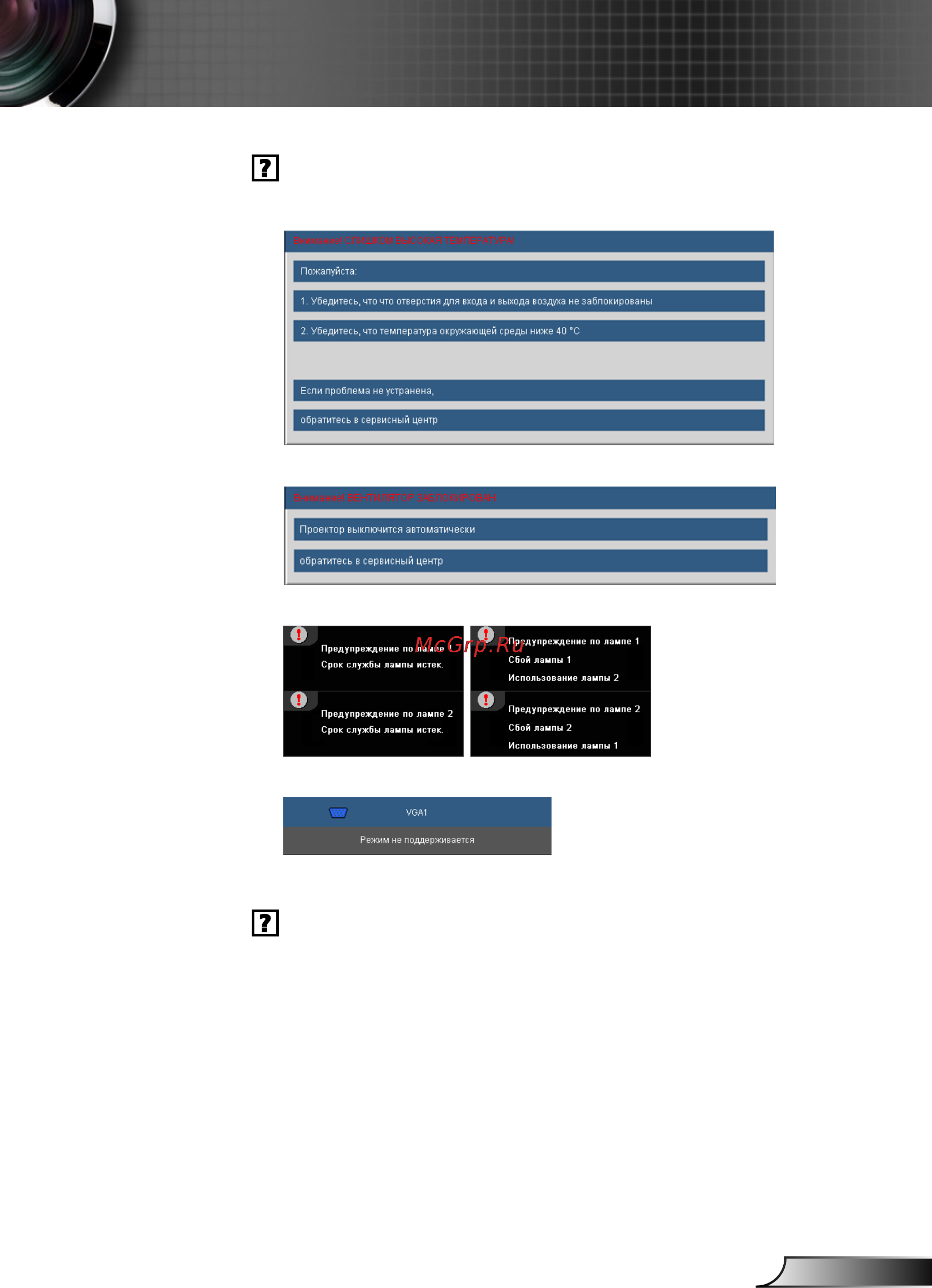

Экранные сообщения
Предупреждение о температуре:
Предупреждение о неисправности вентилятора:
Предупреждение о замене лампы:
Вне диапазона проецирования:
Если пульт дистанционного управления не работает
Убедитесь, что пульт дистанционного управления
направленпод углом ±15° как по горизонтали, так и по
вертикалиотносительно ИК-приемников на проекторе.
Убедитесь в отсутствии препятствий между
пультомдистанционного управления и проектором. Не
перемещайтепульт ДУ на расстояние более 7 м (±0°) от
проектора.
Проверьте правильность установки батарей.
Замените батареи, если срок их службы истек.
Обязательно задайте правильный код ИК-пульта (см. стр. 24).
