Электромонтаж

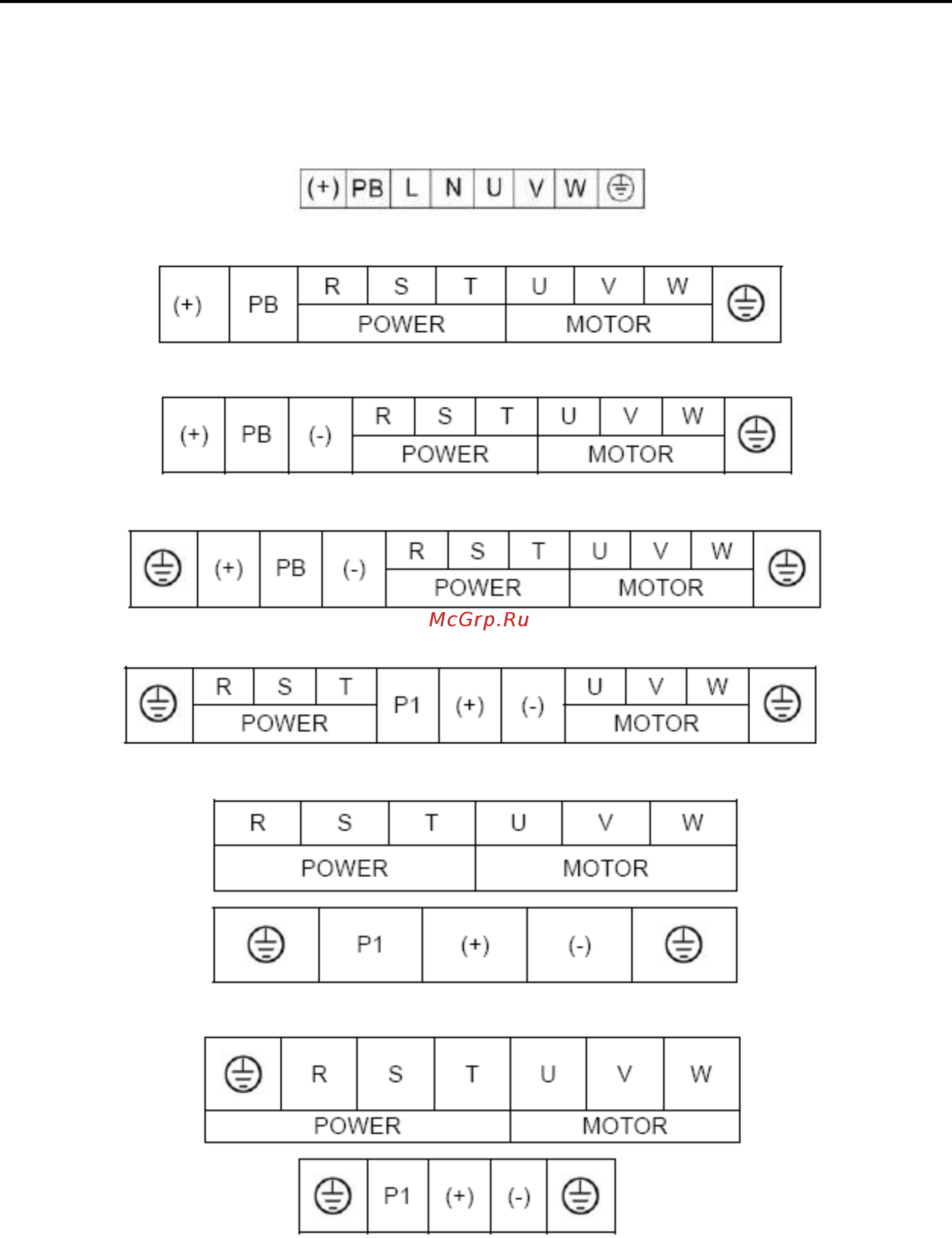

4.2. Описание разводки клемм
4.2.1. Клеммы силовой цепи
Рисунок 4.2. Клеммы силовой цепи (0,4–0,75 кВт однофазный 220 В пер. тока)
Рисунок 4.3. Клеммы силовой цепи (15–2,2 кВт)
Рисунок 4.4. Клеммы силовой цепи (4,0–5,5 кВт)
Рисунок 4.5. Клеммы силовой цепи (7,5–15 кВт)
Рисунок 4.6. Клеммы силовой цепи (18,5–110 кВт)
Рисунок 4.7. Клеммы силовой цепи (132–315 кВт)
Рисунок 4.8. Клеммы силовой цепи (350–630 кВт)
