Поиск и устранение неисправностей
Примечание: Нижний предел для AI1 должен быть меньше или равным верхнему пределу
для AI1.

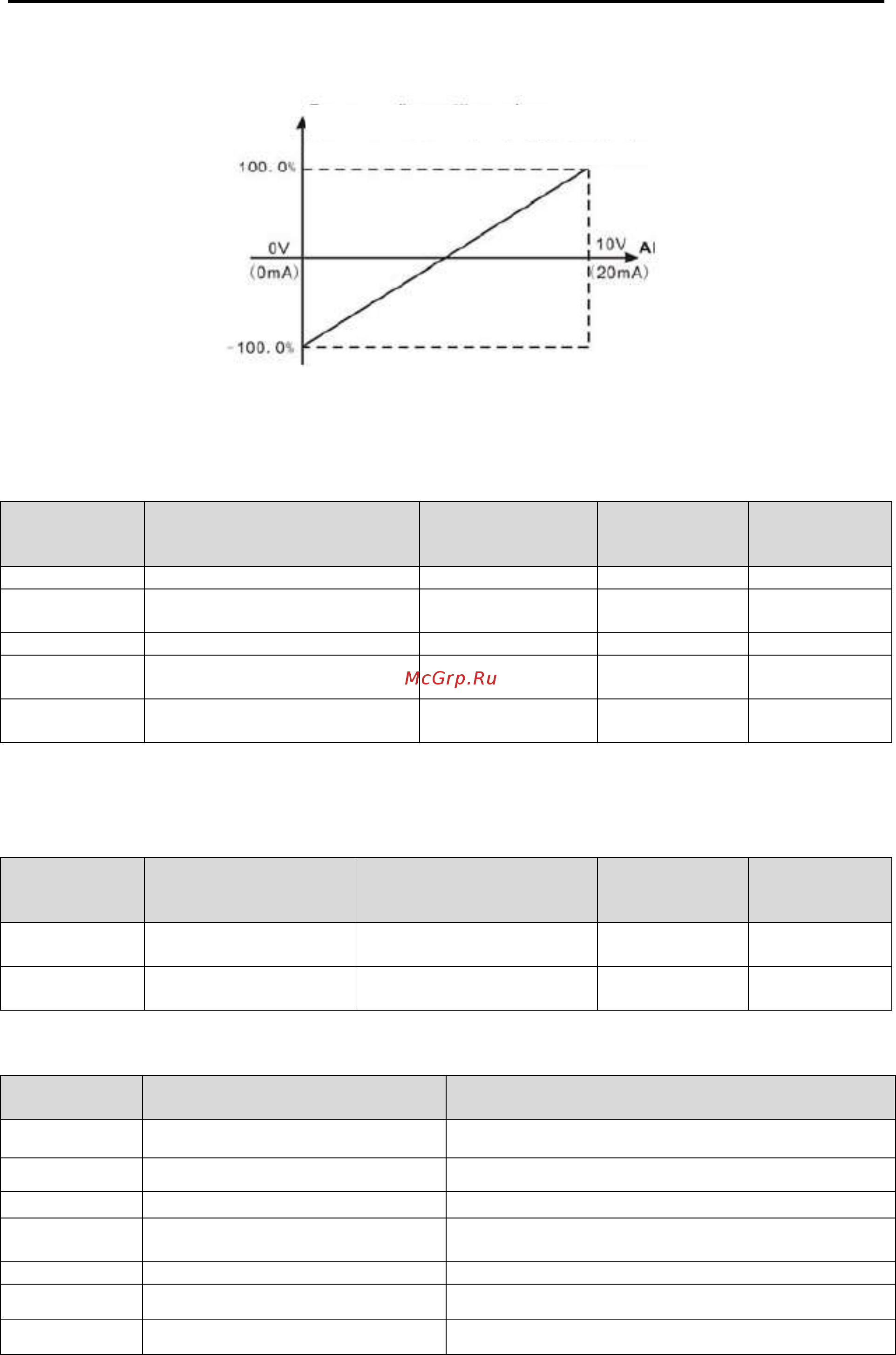

Рисунок 6.14. Отношение между сигналом аналогового входа AI и соответствующей
величиной.
Постоянная времени для фильтра AI1 эффективна при резких колебаниях или помехах сигнала на
аналоговом входе. С увеличением постоянной времени чувствительность входа падает.
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P5.12
Нижний предел AI2
0,00 В 10,00 В
0,0010,00
0,00 В
P5.13
Процентное соответствие
нижнего предела AI2
-100,0%100,0%
-100,0100,0
0,0%
P5.14
Верхний предел AI2
0,00 В 10,00 В
0,0010,00
10,00 В
P5.15
Процентное соответствие
верхнего предела AI2
-100,0%100,0%
-100,0100,0
100,0%
P5.16
Постоянная времени для
фильтра AI2
0,00 с 10,00 с
0,0010,00
0,10 с
См. описание AI1. Когда AI2 установлен на сигнал по току в диапазоне 0–20 мА, соответствующий
диапазон входного напряжения будет 0–5 В.
6.7. Группа параметров P6: Выходные клеммы
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P6.00
Настройка выхода Y
Выход с открытым
коллектором
010
1
P6.01
Настройка релейного
выхода
Релейный выход
010
3
Функции выходов с открытым коллектором / реле приведены в таблице ниже.
Устанав.
величина
Описание
0
Выходная клемма не задействована
1
ВКЛ.: Во время хода вперед.
2
ВКЛ.: Во время хода назад.
3
ВКЛ.: Инвертор в состоянии неисправности.
4
См. описание P8.13 и P8.14.
5
См. описание P8.15.
6
ВКЛ.: Рабочая частота инвертора равна нулю.
Частота, определяемая обратной связью ПИД регулирования
Процентное соответствие величины
