Поиск и устранение неисправностей
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P1.10
Задержка
переключения
вперед–назад
(FWD/REV)
0,0–3600,0 с
0,,0–3600,0 с
0,0 с
Устанавливает время задержки на нулевой частоте при переключении направления вращения, как
показано на рисунке ниже:

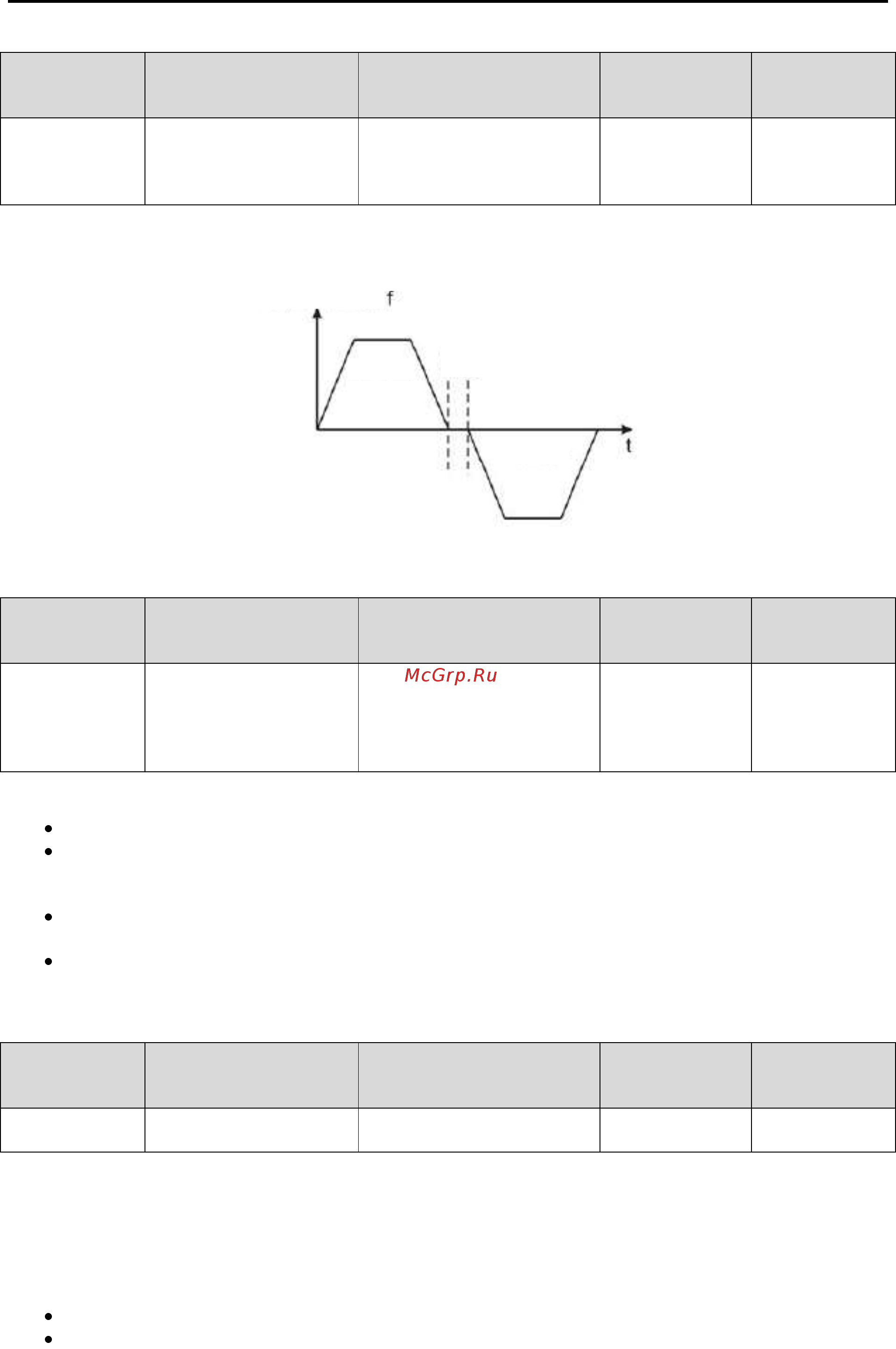

Рисунок 6.5. График задержки переключения вперед-назад (FWD/REV)
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P1.11
Возможность
переключения
направления
вращения FWD/REV
при наличии питания
0: Выключено
1: Включено
0–1
0
Примечания:
Функция действует только когда источником сигнала пуска являются входы.
Если P1.11 установлено на 0, при наличии питания инвертор не запустится, даже
если клемма FWD/REV будет активна, пока сигнал на клемме FWD/REV не будет
выключен и включен снова.
Если P1.11 установлен на 1, при наличии питания и если клемма FWD/REV будет
активна инвертор запустится автоматически.
Эта функция может приводить к автоматическому повторному включению
инвертора, будьте аккуратны.
6.3. Группа параметров P2: Параметры электродвигателя
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P2.00
Опция G/P
0: Модель G
1: Модель P
0–1
0
0: Применима к нагрузке с постоянным крутящим моментом
1: Применима к нагрузке с переменным крутящим моментом (такой как вентиляторы и насосы)
Инверторы серии CHE обеспечивают функцию интеграции G/P. Адаптивная мощность питания,
используемая для модели с постоянной нагрузкой крутящим моментом (модели G), должна быть
на один уровень меньше используемой для переменной нагрузки крутящим моментом (модели P).
Для перемены режимов G и P, выполните следующие действия:
Установите P2.00 на 1;
Снова введите параметры двигателя в настройках группы P2.
Время простоя
Выходная частота
Назад
Вперед
