Поиск и устранение неисправностей

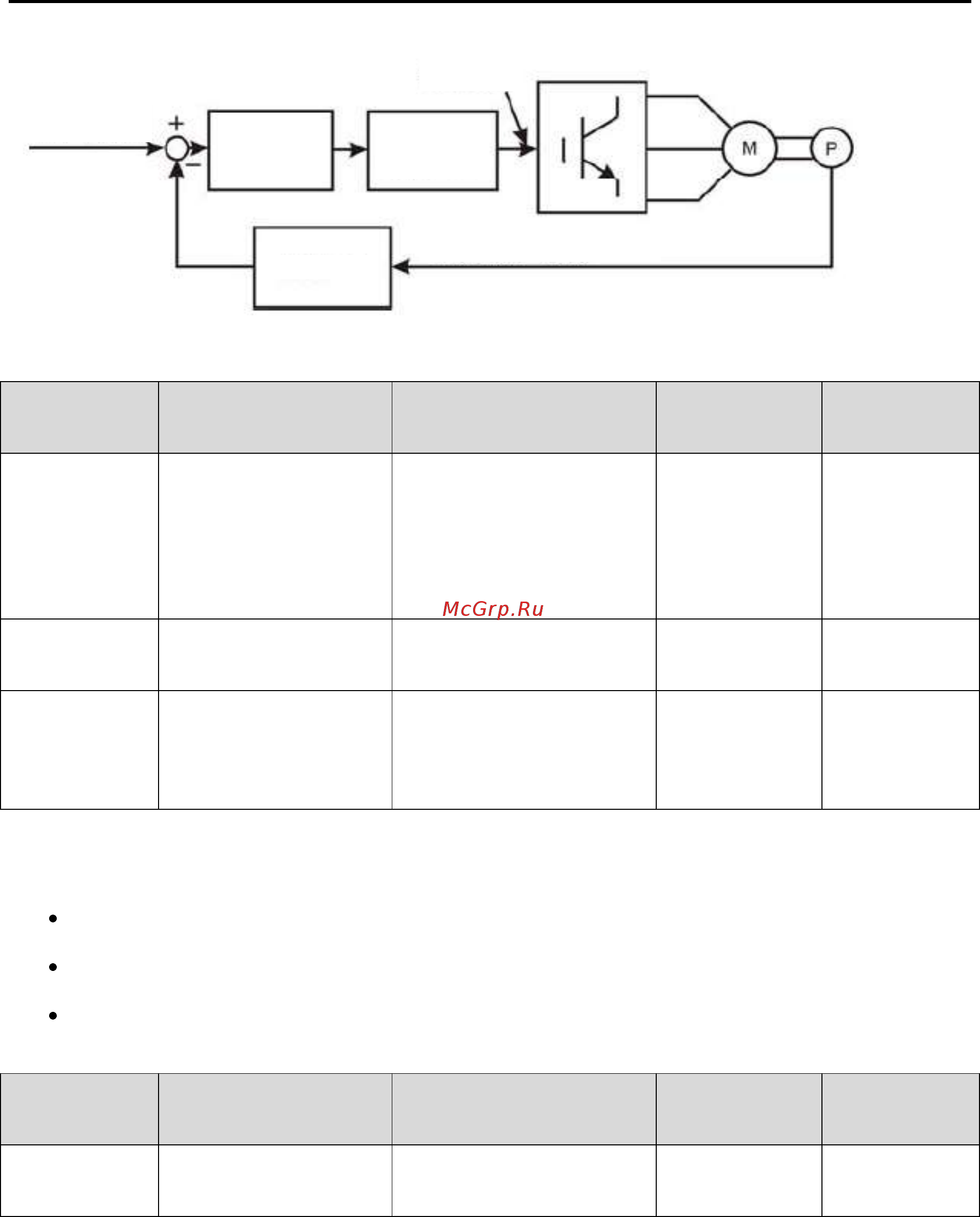

Рисунок 6.20. Блок-схема ПИД регулирования.
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P9.00
Выбор источника
установки величины
для ПИД
0: Панель оператора
1: AI1
2: AI2
3: Коммуникационные
интерфейсы
4: Многоступенчатое
управление
0–4
0
P9.01
Установка величины
для ПИД с панели
оператора
0,0%–100,0%
0,0–100,0
0,0%
P9.02
Выбор источника для
обратной связи для
ПИД
0: AI1
1: AI2
2: AI1+AI2
3: Коммуникационные
интерфейсы
0–3
0
Данные параметры используются для выбора источников установки величины для ПИД и обратной
связи для ПИД.
Примечание:
Установленная величина и величина по обратной связи ПИД выражаются в
процентах.
100% от установленной величины соответствуют 100% от величины по обратной
связи.
Источники установки величины для ПИД и обратной связи для ПИД не должны
совпадать, иначе ПИД регулирование будет неисправным.
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P9.03
Выходная
характеристика ПИД
управления
0: положительная
1: отрицательная
0–1
0
0：положительная. Когда величина по обратной связи выше установленного значения, выходная
частота уменьшается, например, при управлении крутящим моментом в наматывающих
устройствах.
1: отрицательная. Когда величина по обратной связи выше установленного значения, выходная
частота увеличивается, например, при управлении крутящим моментом в разматывающих
устройствах.
Обратная связь
Фильтр F
Алгоритм
управления
Выходная
частота
ПИД
регулирова
ние
Установленная
для ПИД
величина
Содержание
