Поиск и устранение неисправностей
Примечание:
100% ступени многоступенчатого управления x соответствует максимальной частоте
(P0.04).
Если значение ступени многоступенчатого управления x отрицательно, направление
этого шага обратное, в ином случае – прямое.
Функция многоступенчатого регулирования скорости имеет наивысший приоритет
Выбор шага определяется комбинацией состояния клемм многоступенчатого регулирования
скорости. См. приведенные ниже рисунок и таблицу.

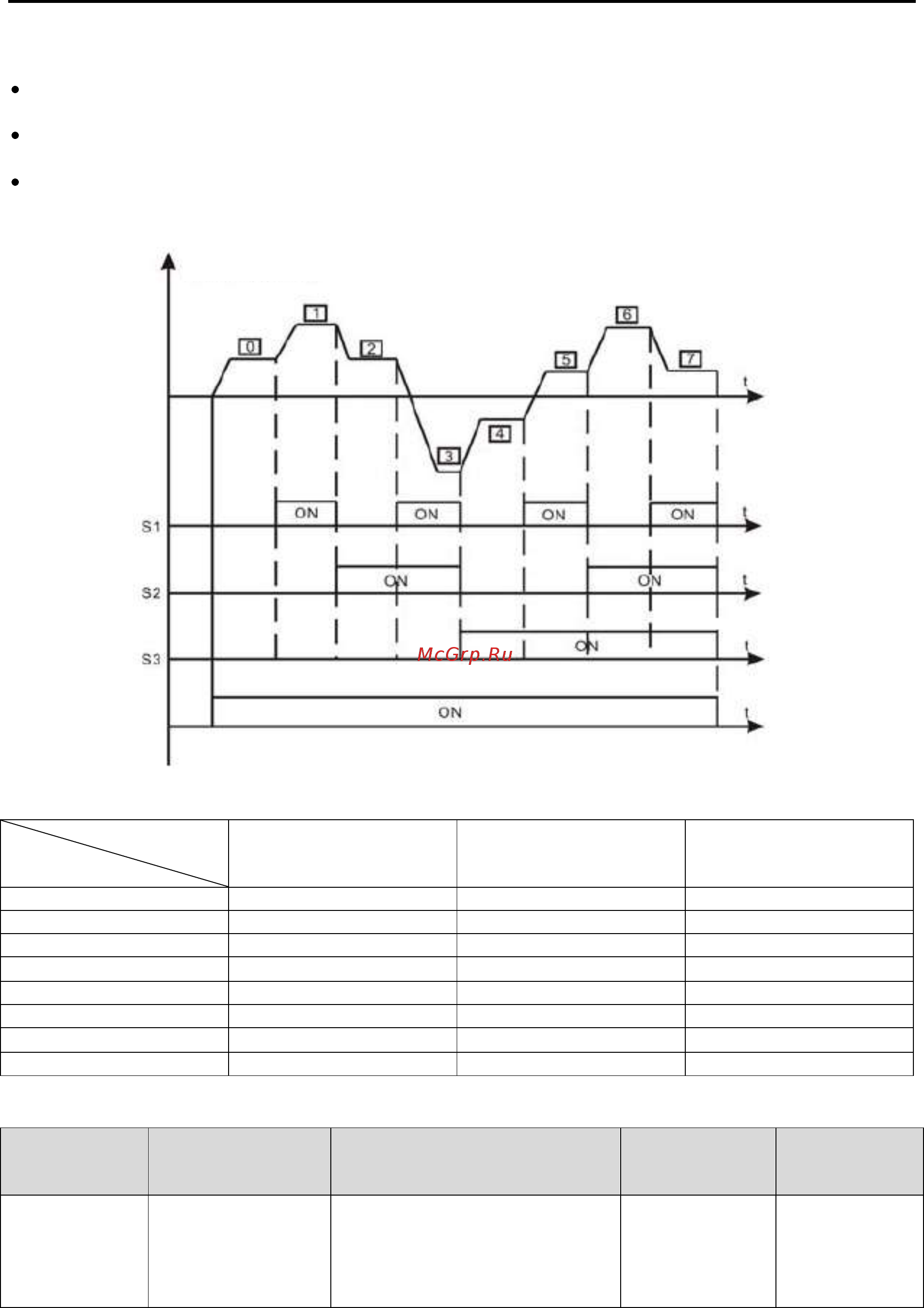

Рисунок 6.26. Схема многоступенчатого регулирования скорости.
Клемма
Шаг
Источник сигнала
многоступенчатого
управления 1
Источник сигнала
многоступенчатого
управления 2
Источник сигнала
многоступенчатого
управления 3
0
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
1
ВКЛ.
ВЫКЛ.
ВЫКЛ.
2
ВЫКЛ.
ВКЛ.
ВЫКЛ.
3
ВКЛ.
ВКЛ.
ВЫКЛ.
4
ВЫКЛ.
ВЫКЛ.
ВКЛ.
5
ВКЛ.
ВЫКЛ.
ВКЛ.
6
ВЫКЛ.
ВКЛ.
ВКЛ.
7
ВКЛ.
ВКЛ.
ВКЛ.
6.12. Группа параметров PB: Функции защиты
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
PB.00
Защита
электродвигателя
от перегрузки
0: Выключено
1: Нормальный
электродвигатель
2: Электродвигатель с
частотным регулированием
0–2
2
1: Для нормальных двигателей чем ниже скорость, тем хуже охлаждение. На основании этого,
если выходная частота опускается ниже 30 Гц, инвертор уменьшает порог защиты от перегрузки.
Выходная частота
