Поиск и устранение неисправностей
Во время торможения фактическая скорость торможения может быть ниже выходной частоты
инвертора из-за инерционности нагрузки. При этом электродвигатель будет отдавать энергию
инвертору, увеличивая напряжение на шине постоянного тока. Если не предпринимать никаких
действий, то сработает защита от перенапряжения инвертора.
Во время торможения инвертор измеряет напряжение шины постоянного тока и сравнивает его со
значением порога защиты от перенапряжения. Если напряжение шины постоянного тока
оказывается выше PB.05, инвертор приостанавливает уменьшение выходной частоты. Когда
напряжение становится ниже PB.05, торможение продолжается, как показано на рисунке ниже.

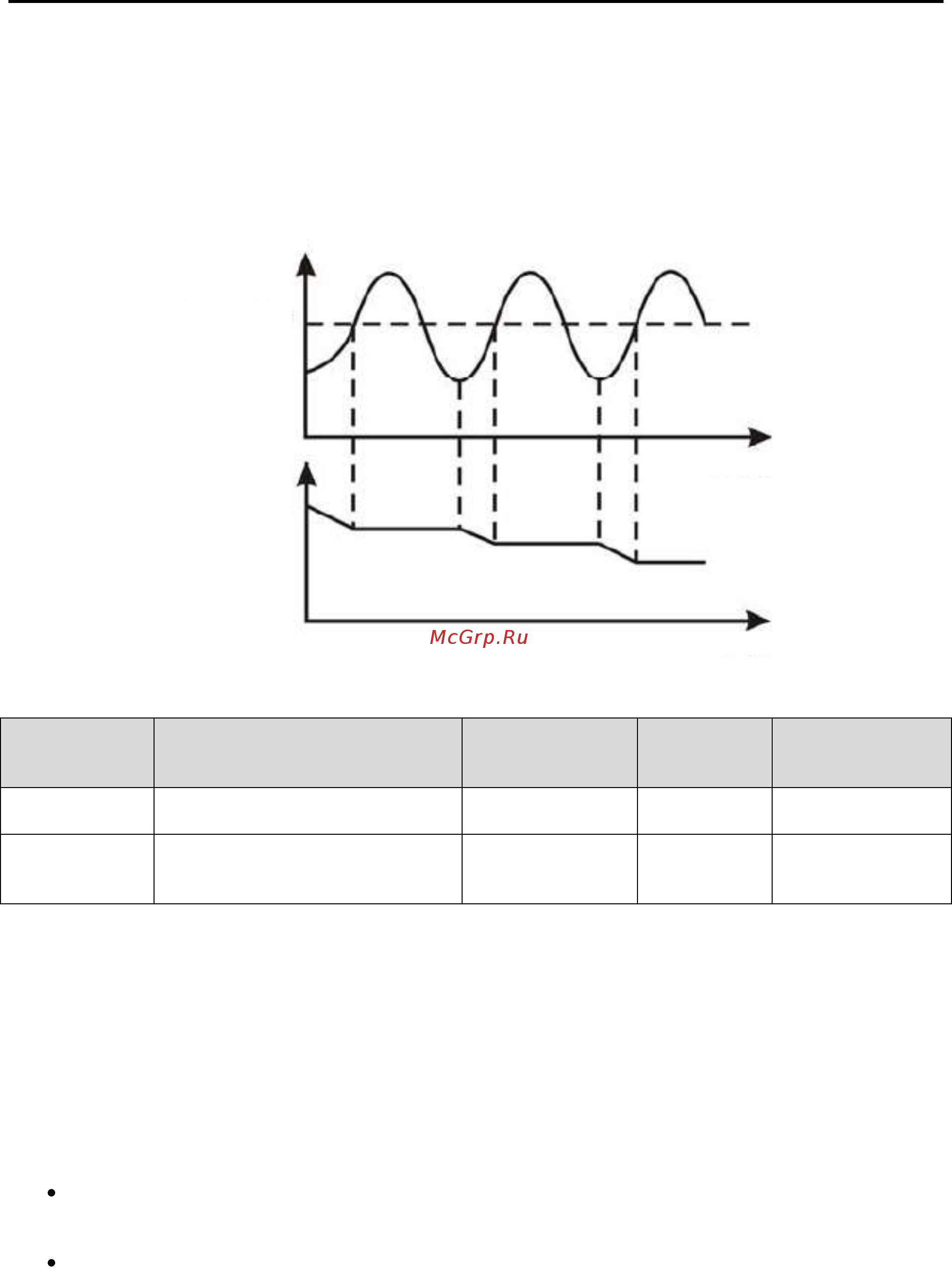

Рисунок 6.28. Функция защиты от перенапряжения.
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
PB.06
Порог автоматического
ограничения по току
50–200%
50–200
G модель: 160%
P модель: 120%
PB.07
Уменьшение порога
ограничения по току в
зависимости от частоты
0,00–100,00 Гц/с
0,00–100,00
10,00 Гц/с
Автоматическое ограничение по току позволяет ограничивать в режиме реального времени токи
инвертора ниже пороговой величины, определяемой PB.06, таким образом предотвращая
срабатывание защиты инвертора от импульсной перегрузки по току. Функция особенно полезна
для сфер применения с высокой инерцией нагрузки или со ступенчатым изменением нагрузки.
Величина PB.06 выражается в форме процента от номинального тока инвертора.
PB.07 определяет уменьшение порога ограничения по току в зависимости от частоты при
активности функции. Если величина PB.06 очень мала, может сработать защита от перегрузки.
Если слишком большая – частота будет изменяться очень резко и, как следствие, энергия
обратной связи с электродвигателем будет слишком большой и может сработать защита от
перенапряжения. Функция всегда активна в процессе ускорения и торможения.
Примечание:
Во время автоматической установки ограничения силы тока выходная частота
инвертора может измениться. Рекомендуется не включать эту функцию при
необходимости стабильной выходной частоты
Во время автоматической установки ограничения силы тока, если величина PB.06
слишком маленькая, перегрузочная способность изменится в меньшую сторону.
См. рисунок ниже.
Время T
Время T
Порог автоматического
ограничения напряжения
Выходное напряжение
Выходная
частота
