Поиск и устранение неисправностей
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P0.08
Время ускорения от 0
Гц
0,0–3600,0 с
0,0–3600,0 с
Зависит от
модели
P0.09
Время торможения
до 0 Гц
0,0–3600,0 с
0,0–3600.0 с
Зависит от
модели
Время ускорения – это время ускорения от 0 Гц до максимальной частоты (P0.04).
Время торможения это время торможения от максимальной частоты (P0.04) до 0 Гц.
См. рисунок ниже.

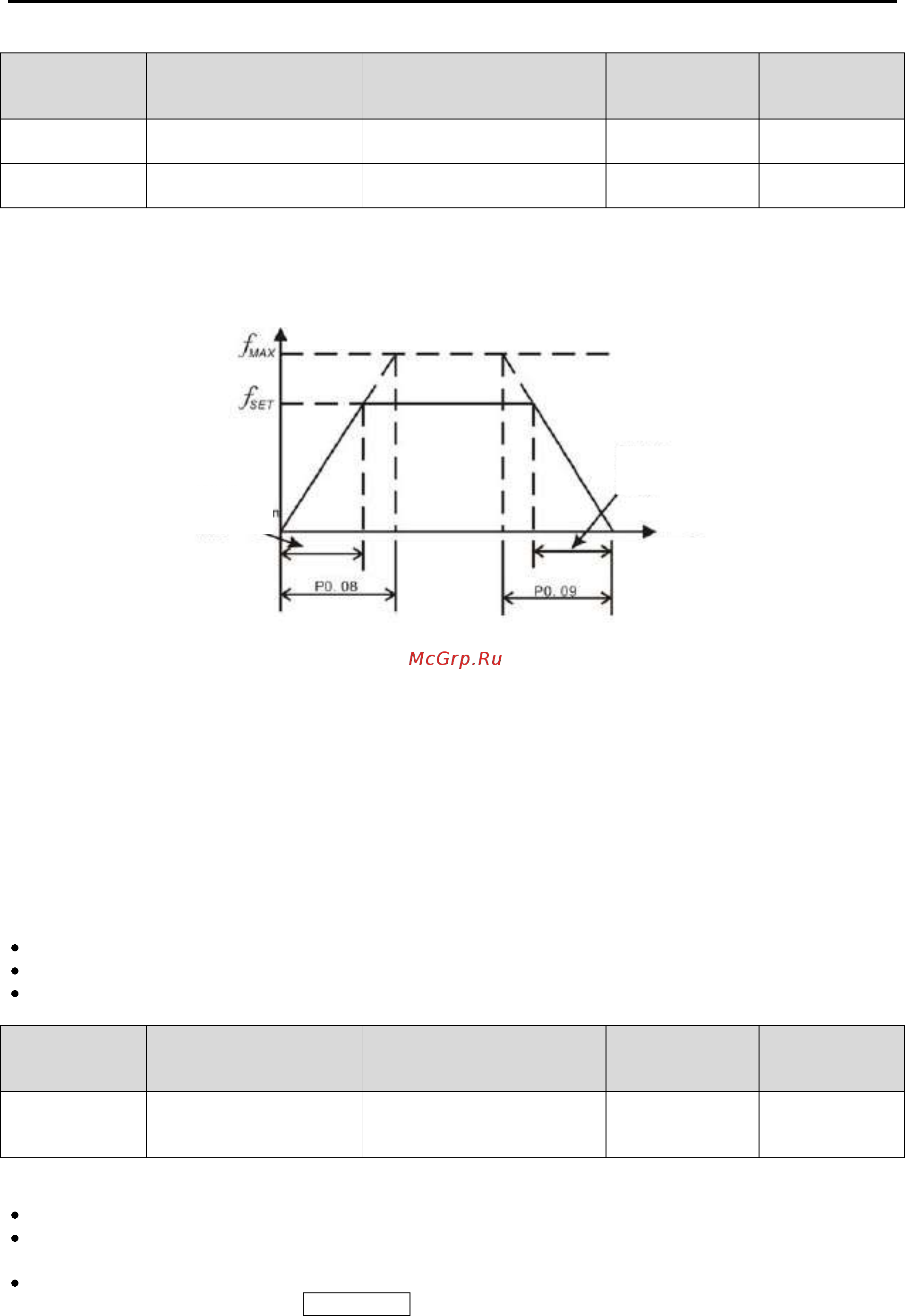

Рисунок 6.1. Времена ускорения/торможения
Когда опорная частота совпадает с максимальной, фактическое время ускорения и торможения
будет совпадать со значениями параметров P0.08 и P0.09 соответственно.
Если опорная частота ниже максимальной, фактическое время ускорения и торможения будет
меньше значений параметров P0.08 и P0.09 соответственно.
Фактическое время ускорения (торможения) = P0.08 (P0.09) * опорная частота/P0.04.
Инверторы серии CHE имеют две группы настроек времени ускорения и торможения.
Первая группа: P0.07 и P0.08
Вторая группа: P8.00 и P8.01
Время ускорения и время торможения могут быть установлены комбинацией
многофункциональных бинарных входов, определяемой настройками группы P5. Заводские
настройки для времен ускорения и торможения следующие:
5,5 кВт и ниже: 10,0 с
7,5 кВт–30кВт: 20,0 с
37 кВт и выше: 40,0 с
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P0.10
Выбор направления
движения
0: Вперед
1: Назад (реверс)
2: Запрет реверса
0–2
0
Примечание:
Направление вращения электродвигателя соответствует порядку подключения жил.
При восстановлении заводских настроек (P0.13 установлено на 1), направление
вращения электродвигателя может измениться, будьте внимательны.
Если P0.10 установлено на 2, оператор не может изменять направление вращения
электродвигателя кнопкой QUICK/JOG или со входов.
Выходная частота
Фактическое время
ускорения
Фактическое время
торможения
Время T
