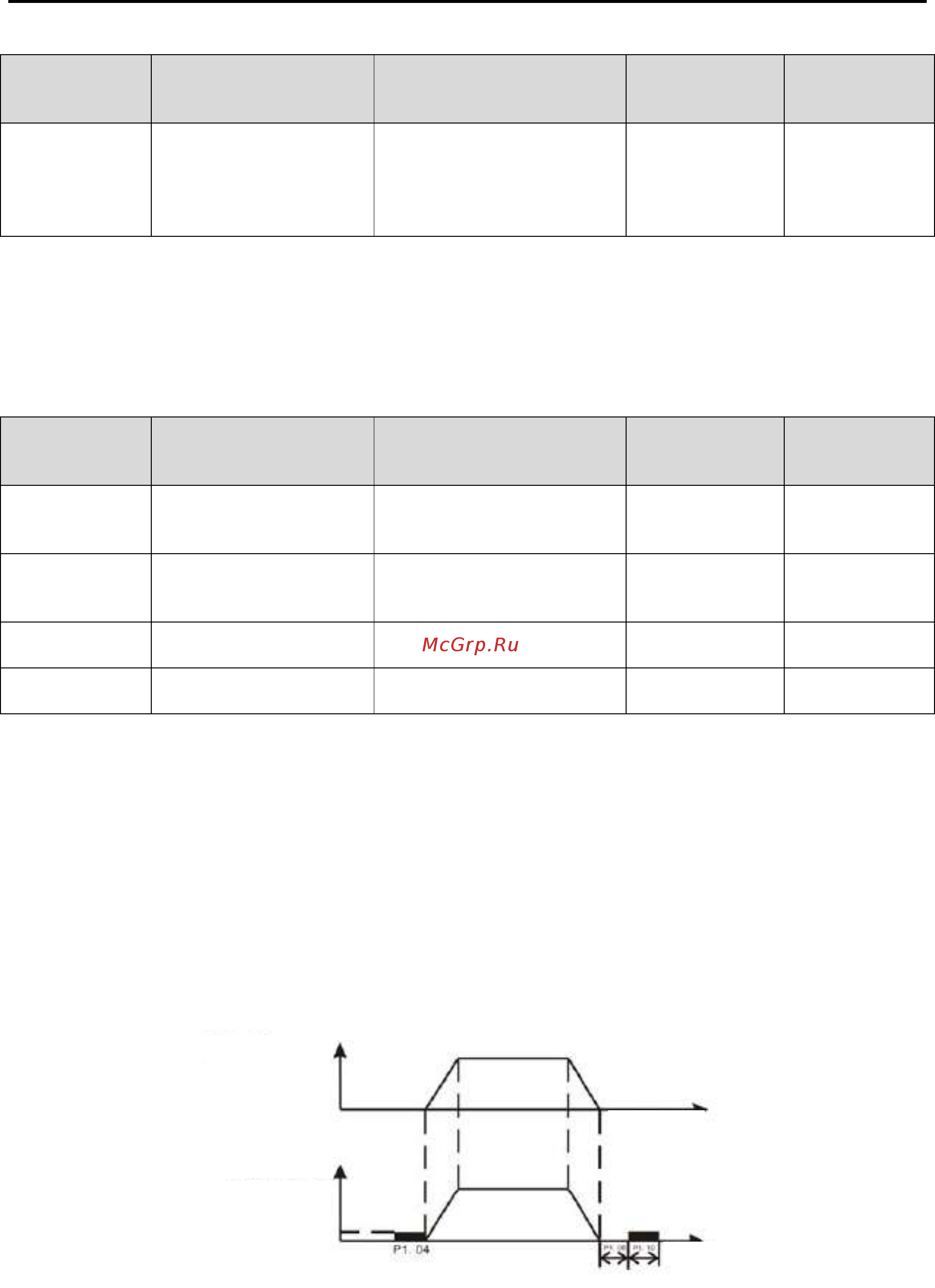

Поиск и устранение неисправностей
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P1.05
Режим останова
0: Торможение до
остановки
1: Остановка двигателя
в режиме свободного
инерционного вращения
0–1
0
0: Торможение до остановки
После активации команды остановки инвертор уменьшает выходную частоту в соответствии с
установленным временем ускорения/торможения.
1: Остановка двигателя в режиме свободного инерционного вращения
После активации команды остановки инвертор немедленно отключает выходной сигнал и
двигатель останавливается в результате затухания свободного инерционного вращения.
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
P1.06
Частота начала
торможения
постоянным током
0,00–P0,04
0,00–50,00
0,00 Гц
P1.07
Задержка до начала
торможения
постоянным током
0,0–50,0 с
0,0–50,0
0,0 с
P1.08
Сила постоянного
тока торможения
0,0–150,0%
0,0–150,0
0,0%
P1.09
Время торможения
постоянным током
0,0–50,0 с
0,0–50,0
0,0 с
Частота начала торможения постоянным током: Торможение постоянным током начинается, когда
выходная частота достигает частоты, установленной параметром P1.06.
Задержка до начала торможения постоянным током: Инвертор блокирует выход до начала
торможения постоянным током.
После окончания указанного времени задержки включается торможение. Задержка используется
для предотвращения перегрузки по току при торможении на большой скорости вращения.
Сила постоянного тока торможения: Величина P1.08 определяется как процент от номинального
тока инвертора. Чем выше сила постоянного тока торможения, тем выше будет тормозящий
момент
Время торможения постоянным током: Время, в течение которого будет действовать торможение
постоянным током. Если параметр установлен на 0, торможение постоянным током не будет
действовать.
Рисунок 6.4. Диаграмма торможения постоянным током
Время T
Время T
Выходное напряжение
Выходная частота
