Эксплуатация
5.4. Быстрая проверка

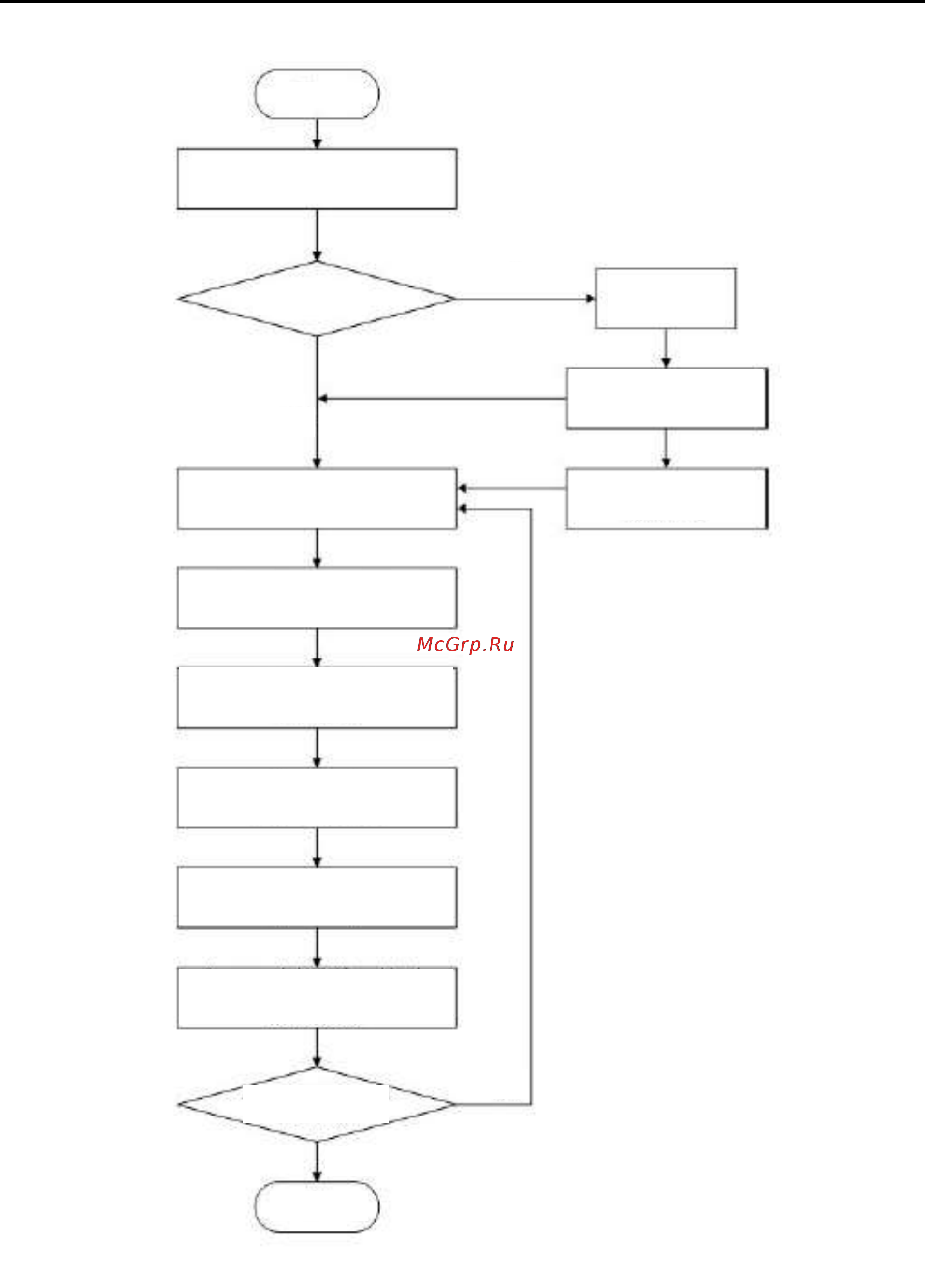

Рисунок 5.3. Блок-схема быстрой проверки
Начало
Выбор режима
управления
P0.00=0?
Да
Нет
Установите
группу P2
Нет
Да
Конец
Достигнут желаемый
результат?
Запустите и проверьте, все ли правильно.
Если что-то неправильно, обратитесь к
поиску и устранению неисправностей
Выберите режим остана двигателя
(Установите P1.05)
Установите время разгона/торможения
(Установите P0.08, P0.09)
Выберите режим пуска двигателя
(Установите P1.00)
Правильно установите источник инф. о
частоте (Установите P0.02, P0.03)
Правильно установите источник
команд (Установите P0.01)
Установите время
разгона/торможения
(Установите P0.08, P0.09)
Автонастройка
параметров двигателя
