Электромонтаж
Примечания:
1. Указанные выше характеристики основываются на следующих условиях: порог
напряжения торможения 700 В пост. тока, тормозящий момент 100% и 10% нормы расхода.
2. Параллельное соединение тормозных устройств способствует увеличению тормозных
возможностей.
3. Проводка от инвертора до тормозного устройства должна быть короче 5 м.
4. Проводка от тормозного устройства до тормозного резистора должна быть короче 10 м.
5. Тормозное устройство может использоваться для торможения в течение 5 минут. При
торможении температура шкафа будет существенно увеличиваться. Персонал не должен
дотрагиваться до шкафа во избежание ожогов.
Подробнее см. руководства пользователя для DBU и RBU.
4.5. Электромонтаж силовых цепей
4.5.1. Электромонтаж входной силовой цепи
4.5.1.1 Автоматический выключатель
Между источником трехфазного питания переменного тока и входными силовыми клеммами
инвертора (R, S, T) необходимо установить автоматический выключатель номиналом,
соответствующим мощности инвертора, а именно, в 1,5–2 раза выше номинального тока
инвертора. Подробнее см. < 4.4.1. Технические характеристики автоматических выключателей,
кабелей и выключателей >.
4.5.1.2 Основной выключатель
Для эффективного выключения входного питания при неисправности системы с входной стороны
системы необходимо установить основной выключатель для включения/выключения основной
цепи питания.
4.5.1.3 Токоограничивающие катушки переменного тока
Для предотвращения повреждения выпрямителя вследствие больших токов с входной стороны
системы необходимо установить токоограничивающие катушки переменного тока, которые будут
также защищать выпрямитель от бросков напряжения или гармоник, генерируемых
несимметричной фазовой нагрузкой.
4.5.1.4 Входной фильтр ЭМС
При работе инвертора на другие устройства могут влиять распространяющиеся по кабелям
помехи. При подключении как на рисунке ниже фильтр ЭМС может минимизировать такое
влияние.

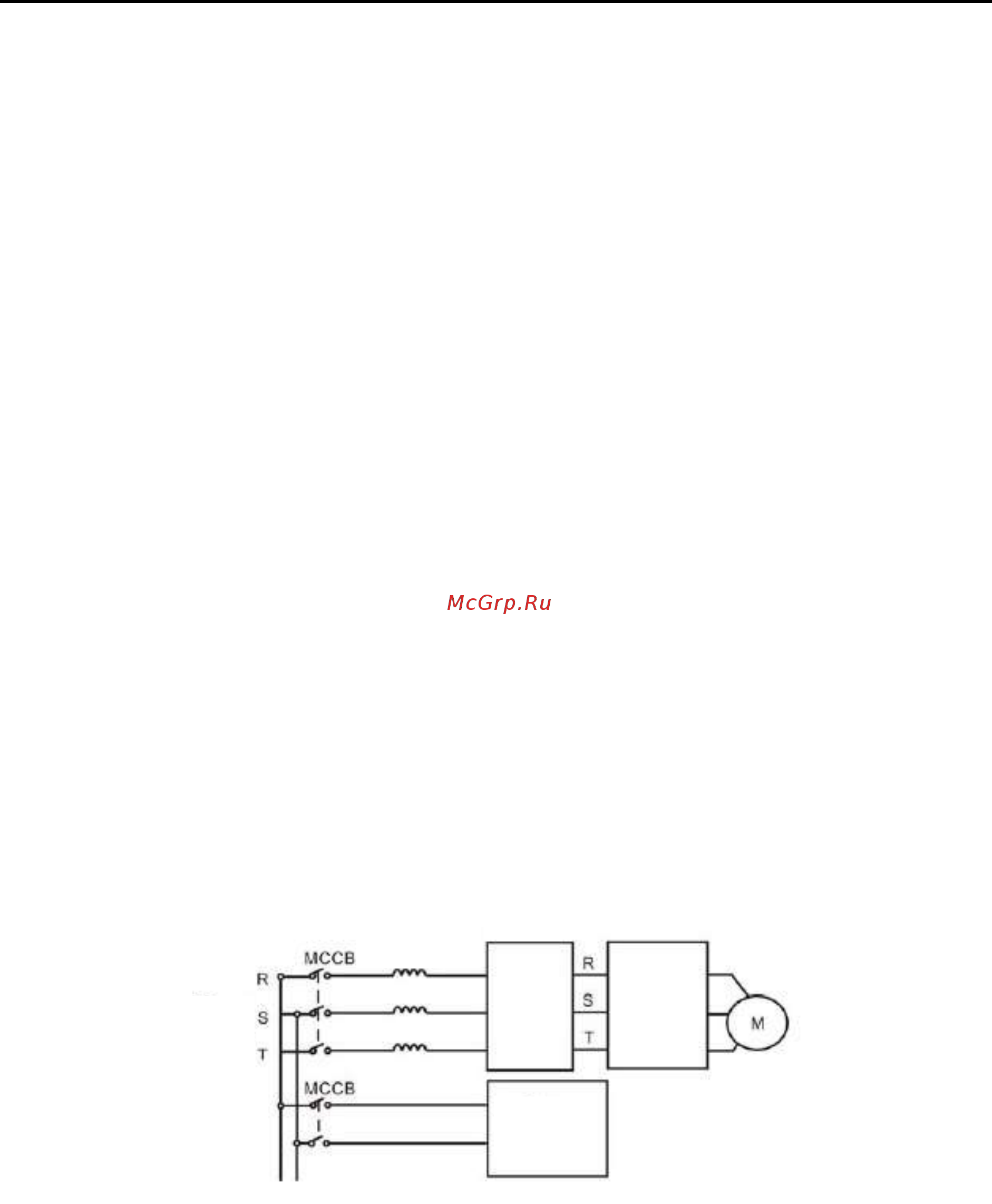

Рисунок 4.13. Электромонтаж входной силовой цепи
4.5.2. Электромонтаж силовой цепи инвертора
4.5.2.1 Токоограничивающая катушка постоянного тока
Инверторы мощностью от 18,5 кВт до 90 кВт имеют встроенные токоограничивающие катушки
постоянного тока, используемые для увеличения коэффициента мощности.
4.5.2.2 Тормозное устройство и тормозной резистор
• Инверторы мощностью до 15 кВт имеют встроенное тормозное устройство. При необходимости
достаточно установить только тормозной резистор между PB и (+). Проводка от инвертора до
тормозного устройства должна быть короче 5 м.
Источник
питания
Токоограничивающие
катушки переменного
тока
Другие
устройства
управления
Инвертор
Фильтр
ЭМС
