Поиск и устранение неисправностей

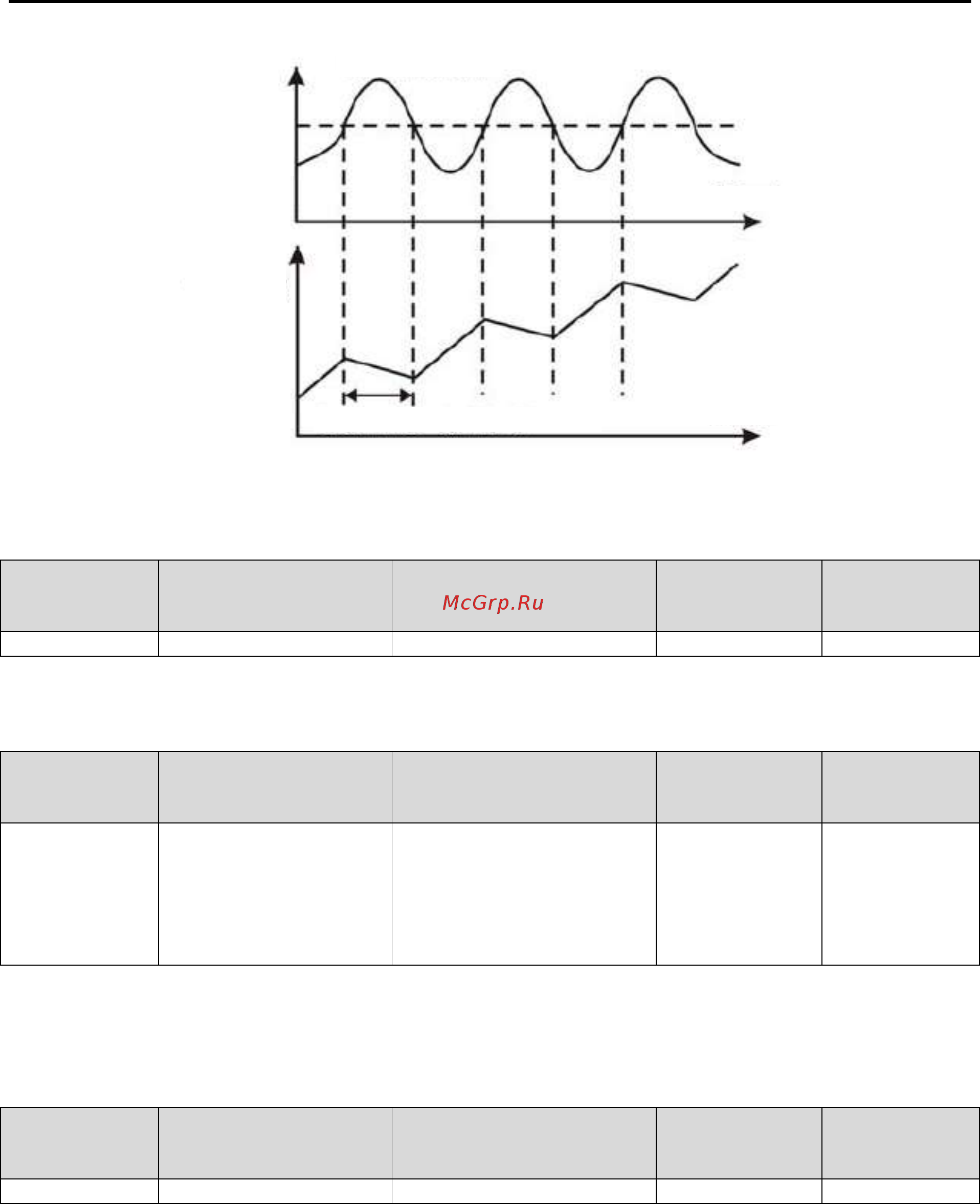

Рисунок 6.29. Функция защиты от сверхтоков.
6.13. Группа параметров PC: Последовательные интерфейсы
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
PC.00
Адрес устройства
1–247
0–247
1
Данный параметр определяет адрес ведомого (slave) устройства для коммуникации с ведущим
(master). Значение ―0‖ означает широковещательный адрес.
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
PC.01
Выбор скорость
передачи данных в
бодах
0: 1200 бод
1: 2400 бод
2: 4800 бод
3: 9600 бод
4: 19200 бод
5: 38400 бод
0–5
3
Данный параметр определяет скорость передачи данных для связи по протоколу
последовательного коммуникационного интерфейса.
Примечание: Скорость передачи данных в бодах ведущего и ведомого устройства должна
быть одинаковой.
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
PC.02
Формат данных
0–17
0–17
0
Данный параметр определяет формат данных для связи по протоколу последовательного
коммуникационного интерфейса.
0: RTU, 1 стартовый бит, 8 бит данных, нет проверки на четность, 1 стоповый бит.
1: RTU, 1 стартовый бит, 8 бит данных, проверка на четность, 1 стоповый бит.
2: RTU, 1 стартовый бит, 8 бит данных, проверка на нечетность, 1 стоповый бит.
3: RTU, 1 стартовый бит, 8 бит данных, нет проверки на четность, 2 стоповых бита.
4: RTU, 1 стартовый бит, 8 бит данных, проверка на четность, 2 стоповых бита.
5: RTU, 1 стартовый бит, 8 бит данных, проверка на нечетность, 2 стоповых бита.
6: ASCII, 1 стартовый бит, 7 бит данных, нет проверки на четность, 1 стоповый бит.
7: ASCII, 1 стартовый бит, 7 бит данных, проверка на четность, 1 стоповый бит.
8: ASCII, 1 стартовый бит, 7 бит данных, проверка на нечетность, 1 стоповый бит.
Время T
Время T
Определяется параметром PB.07
Выходная
частота
Выходной ток
Порог автоматического
ограничения силы тока
