Invt CHE100-018G-2 [68/105] Поиск и устранение неисправностей

Поиск и устранение неисправностей

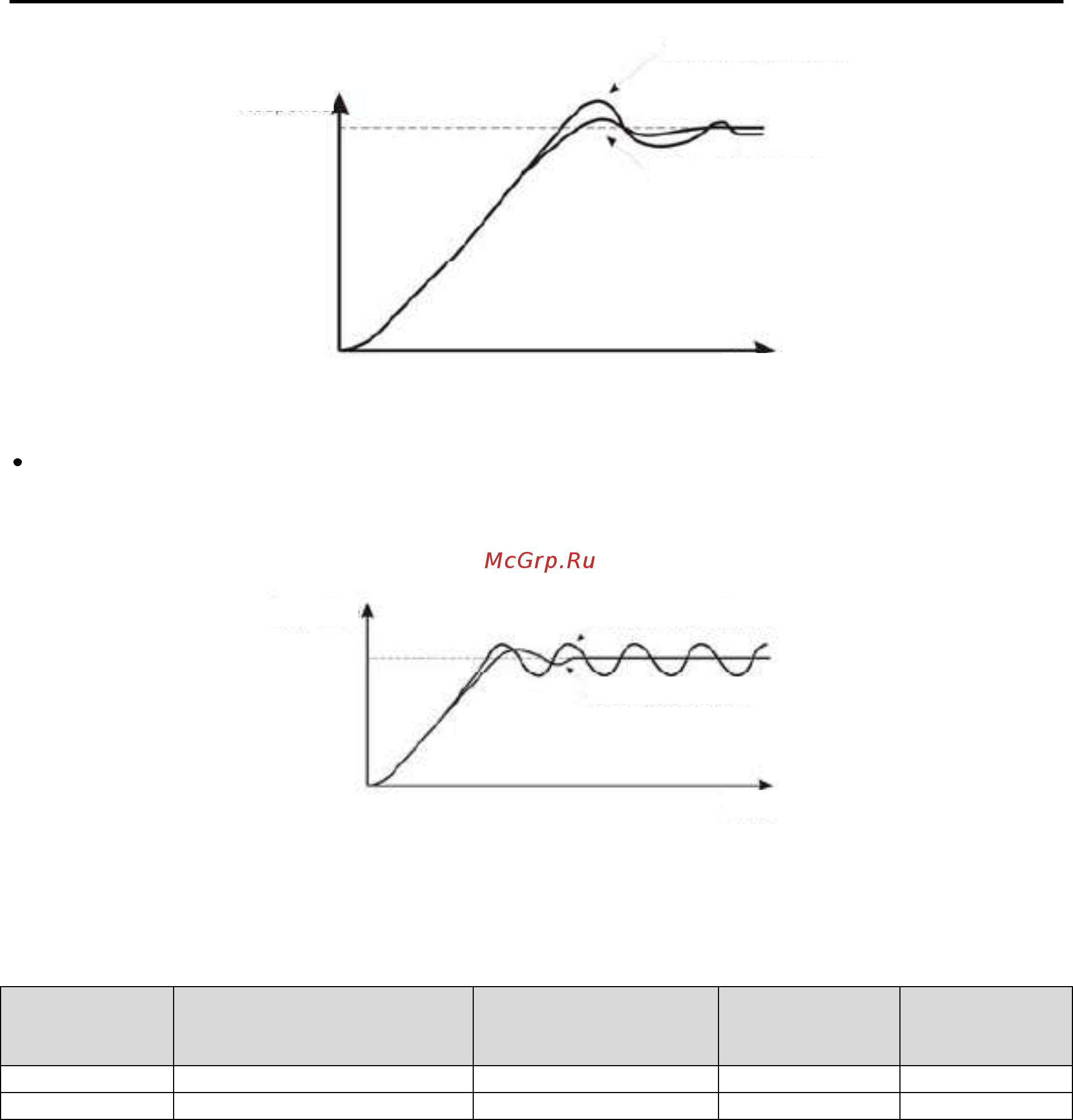

Рисунок 6.23. Подавление низкочастотных осцилляций.

Подавление высокочастотных осцилляций

Если период осцилляций короткий и осцилляции возникают с периодом, близким ко времени

дифференцирования, значит, дифференцирование слишком сильное. Амплитуда осцилляций

уменьшится с уменьшением времени дифференцирования.

Рисунок 6.24. Подавление высокочастотных осцилляций.

Если амплитуда осцилляций не уменьшается даже при установке 0 для времени

дифференцирования, либо уменьшите пропорциональное усиление, либо увеличьте константу

времени задержки ПИД регулирования.

Код функции

Наименование

Описание

Диапазон

значений

параметра

Заводские

установки

P9.07

Цикл замера (T)

0,01–100,00 с

0,01–100,00

0,10 с

P9.08

Ограничение смещения

0,0–100,0%

0,0–100,0

0,0%

Цикл замера T определяет время определения величины по обратной связи. ПИ регулятор

рассчитывает одну величину на цикл замера. Чем больше цикл замера, тем медленнее отклик.

Ограничение смещения – установка допустимой разницы установленного значения и значения по

обратной связи. ПИД регулирование прекращается при соблюдении этого ограничения.

Правильная установка данного параметра улучшит характеристики точности и стабильности на

выходе системы.

До регулирования

После регулирования

Время

Отклик

До регулирования

После регулирования

Время

Отклик
