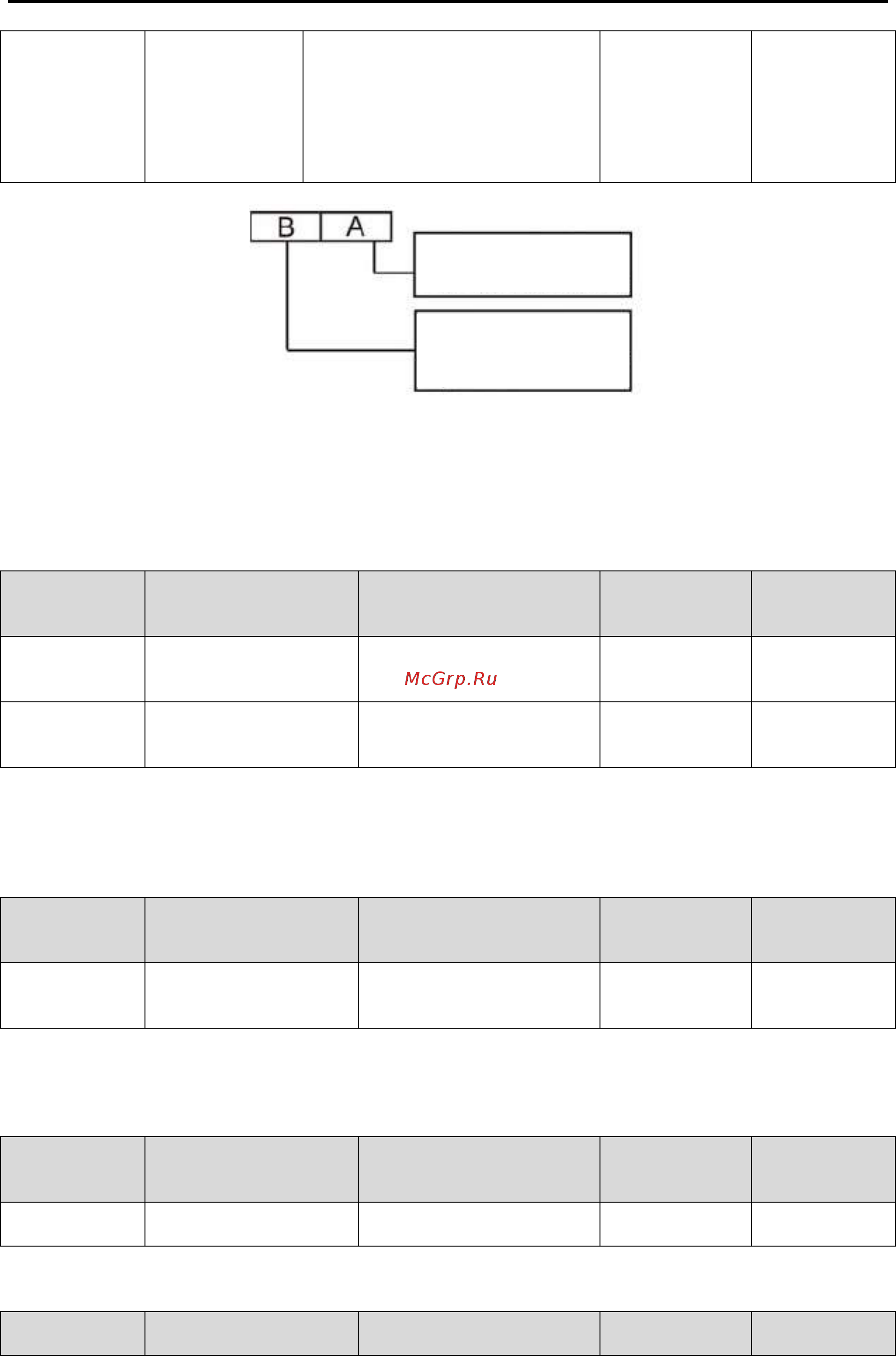

Поиск и устранение неисправностей
Разряд десятков на экране
0: опорная величина не
сохраняется при выключении
питания.
1: опорная величина
сохраняется при выключении
питания.
Рисунок 6.30. Значение PC.06.
A: разряд единиц на экране.
B: разряд десятков на экране.
6.14. Группа параметров PD: Вспомогательные функции
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
PD.00
Низкочастотный
порог подавления
осцилляций
0–500
0–500
5
PD.01
Высокочастотный
порог подавления
осцилляций
0–500
0–500
100
Функция работает только тогда, когда PD.04 установлен на 0. Чем меньше значения PD.00 и
PD.01, тем сильнее будет эффект подавления.
Примечание: Большинство электродвигателей имеют осцилляции силы тока при
определенных частотах. Настройте эти параметры для уменьшения таких осцилляций.
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
PD.02
Амплитуда
подавления
осцилляций
0–10000
0–10000
5000
Данный параметр используется для определения уровня подавления осцилляций. Если значение
параметра PD.02 будет слишком большим, это может привести к перегрузке инвертора по току.
Значение рекомендуется немного уменьшать для мощных двигателей и наоборот.
.
Код функции
Наименование
Описание
Диапазон
значений
параметра
Заводские
установки
PD.03
Рамки подавления
осцилляций
0,0–P0.04
0,0 Гц–P0.04
12,5 Гц
Если выходная частота выше PD.03, действующей величиной будет PD.00, иначе – PD.01.
Код функции
Наименование
Описание
Диапазон
значений
Заводские
установки
0 = запись после ответа
1 = запись без ответа
0 = опорная величина не
сохраняется при выключении
питания
1 = сохраняется
