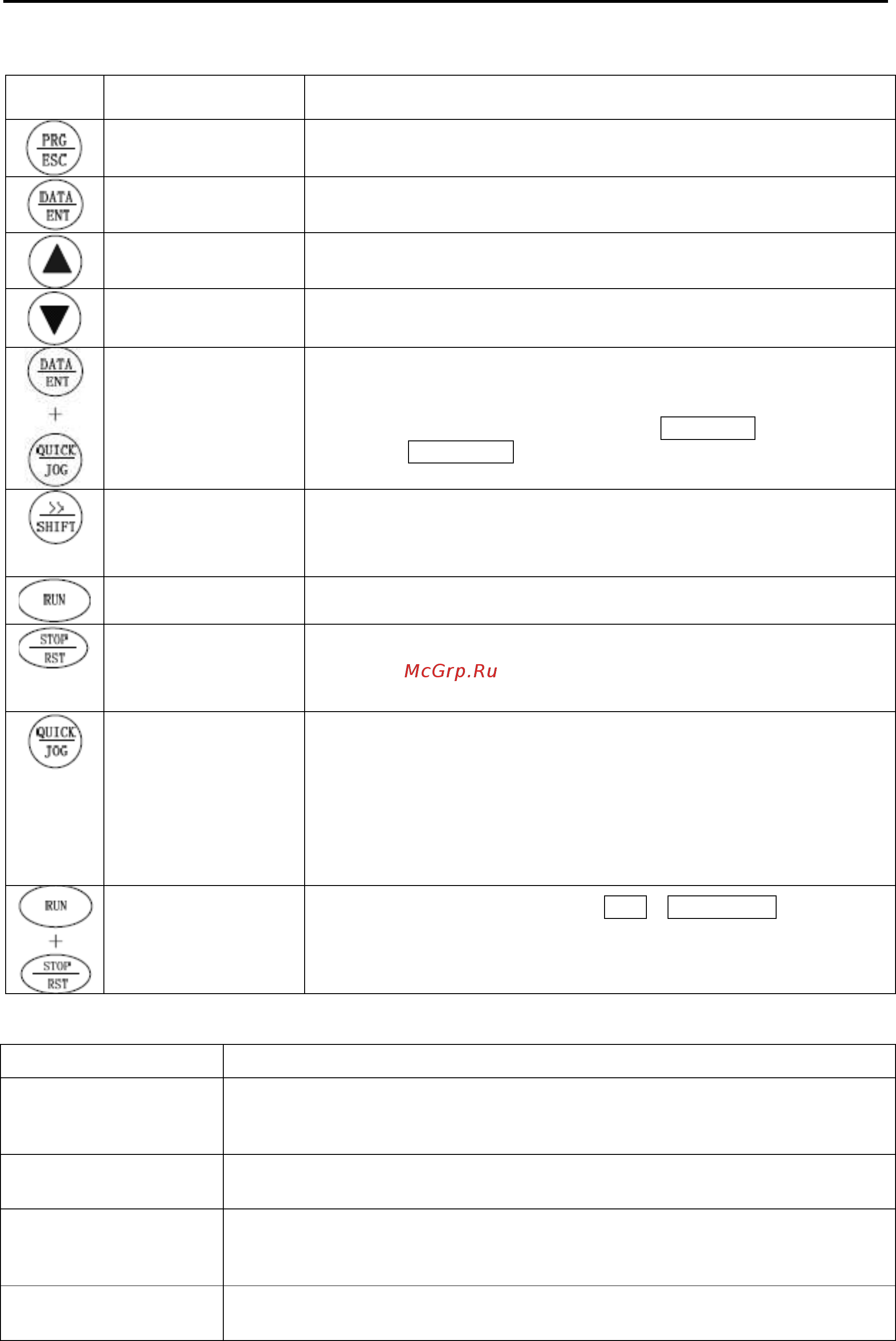

Эксплуатация
5.1.2. Функции кнопок
Символ
кнопки
Наименование
Описание функции
Кнопка
программмирования
Вход/выход из первого уровня меню.
Кнопка ввода
Вход в другие пункты меню и подтверждение установки
параметров.
Кнопка вверх/
увеличение
Увеличение значения или номера кода функции.
Кнопка вниз/
уменьшение
Уменьшение значения или номера кода функции.
Комбинация кнопок
Цикличное отображение параметров в остановленном или
рабочем режимах в левую сторону. Примечание: при работе
системы вначале нужно нажать кнопку DATA/ENT и удерживая
ее нажать QUICK/JOG.
Кнопка смещения
В режиме установки параметров нажмите эту кнопку для
выбора разряда для изменения. В других режимах цикличное
отображение параметров в правую сторону.
Кнопка запуска
Запуск инвертора в режиме управления с панели оператора.
Кнопка СТОП/
СБРОС
В рабочем режиме ограничена параметром P7.04, может
использоваться для останова инвертора.
В режиме сигнализации используется для сброса состояния
инвертора без ограничений.
Многофункц. кнопка
Определяется кодом функции P7.03:
0: Толчковый режим
1: Переключение между прямым и обратным ходом
2: Сброс настроек ВВЕРХ/ВНИЗ.
3: Быстрая наладка, режим 1 (с помощью меню)
4: Быстрая наладка, режим 2 (последней командой)
5: Быстрая наладка, режим 3 (параметрами, отличными от
заводских)
Комбинация кнопок
Одновременное нажатие кнопок RUN и STOP/REST включает
остановку двигателя в режиме свободного инерционного
вращения.
5.1.3. Функции светодиодных индикаторов
Название индикатора
Описание индикатора
RUN/TUNE
Не горит: состояние остановки
Мигает: состояние автонастройки параметров
Горит: рабочее состояние
FWD/REV
Не горит: прямой ход
Горит: обратный ход.
LOCAL/REMOT
Не горит: управление с панели оператора
Мигает: управление со входов
Горит: управление через коммуникационные интерфейсы
TRIP
Не горит: нормальный режим работы
Мигает: предварительное оповещение о перегрузке
